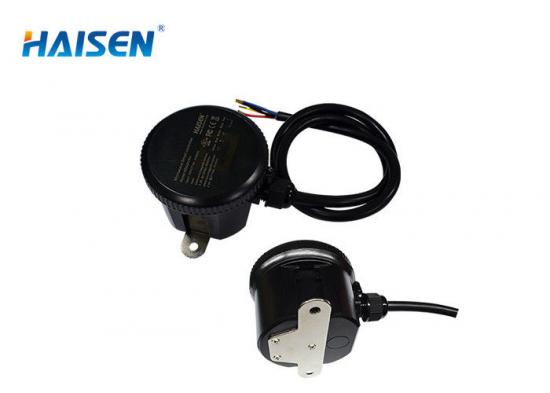

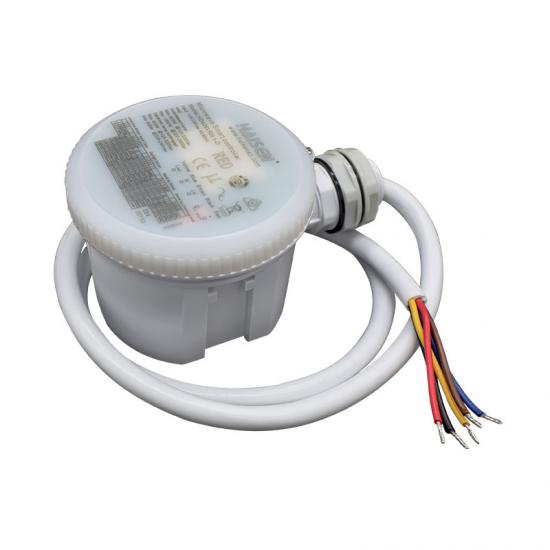

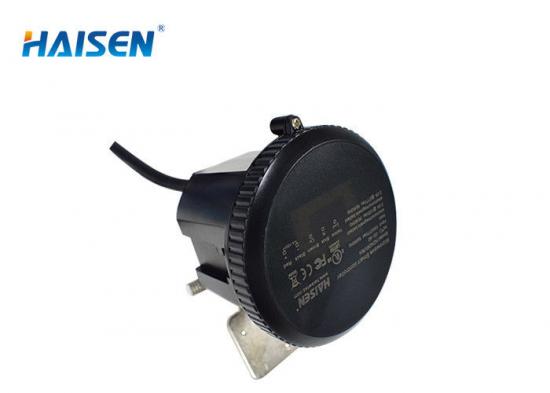

UFOハイベイ用リモコン付き12個のDIPスイッチモーションセンサー

UFOハイベイ用リモコン付き12個のDIPスイッチモーションセンサー

特徴：

1. 5.8GHzマイクロ波モーションセンサー 調光機能付き。

2. 表面実装、アルミニウム反射板付き従来の LED ハイベイ、UFO ハイベイ、またはリニア/トライプルーフ ハイベイ ライトなど、さまざまな設置とアプリケーションをサポートします。

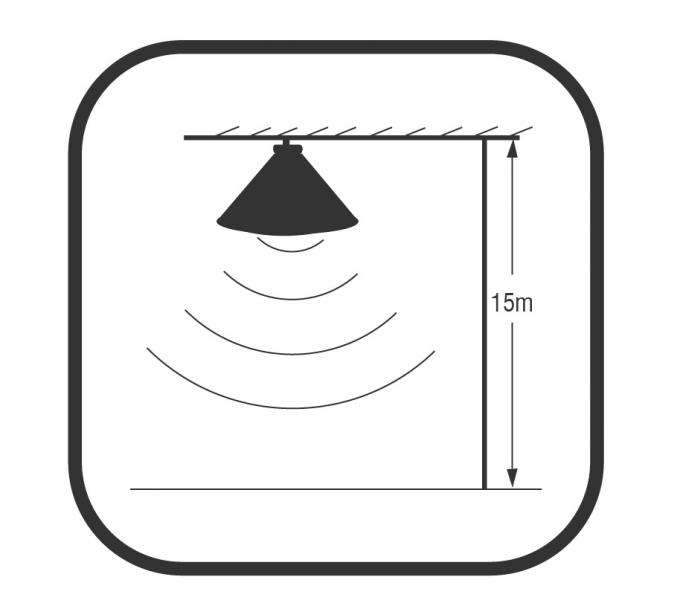

3. 最大設置高さは15m/49.2フィートです。

4. すべてのパラメータはリモートコントロールで設定できます。

5. 敏感で信頼できる。

6.1〜10V調光。

7. IP 20、5年間保証。

製品説明：

オン/オフ制御 検知エリア 日光閾値 リモコン

保証期間 5 年 ホールド時間 8 ～ 15 分 ハイベイ スタンバイ期間 スタンバイ調光レベル

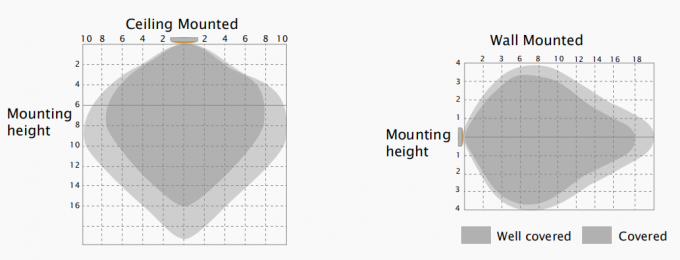

検出範囲

この数値は、最高の取り付け高さで 100% の感度での最大距離を示しています。

標準的な設置高さは8〜15mです。

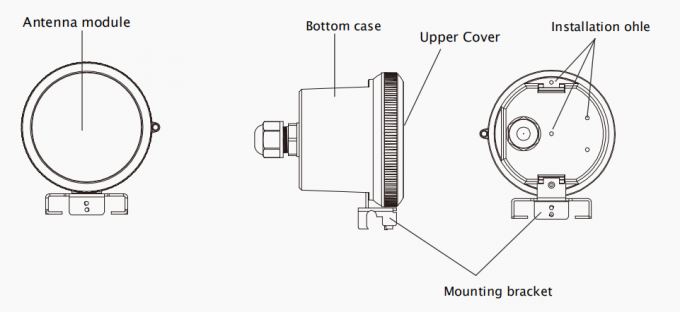

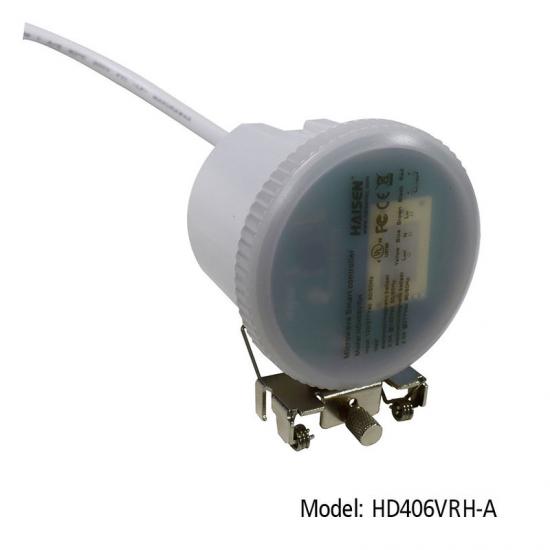

機械構造

12個のDIPスイッチとリモコン付き すべてのパラメータを設定する

配線図

寸法（mm）

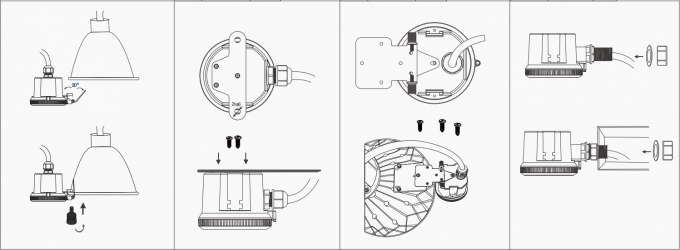

取り付け方法：

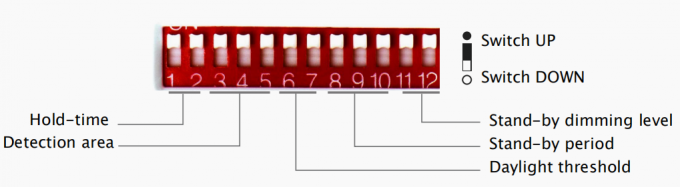

DIPスイッチの詳細:

検出エリア:

このエリアでは、動きが検出され、センサーをトリガーできます。100% 検出エリアは、高感度とも呼ばれます。

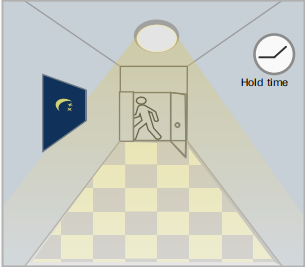

ホールド時間:

動く物体が検出エリアから出た後も、光が 100% の明るさを維持する期間。

日光閾値:

周囲の明るさの定義。周囲の明るさが事前に設定された特定のルクス量より低い場合にのみ、センサーが作動します。「無効」に事前設定されている場合は、周囲の明るさに関係なく、動きを検出するたびにセンサーが作動します。

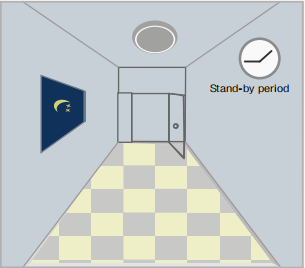

待機期間:

ライトが完全に消灯するまでの低出力を維持する期間。「∞」にプリセットされている場合、検知エリアに動きがない場合、ライトは常に低出力を維持し、消灯しません。

スタンバイ調光レベル:

待機期間における低出力の定義。

アプリケーションデモ

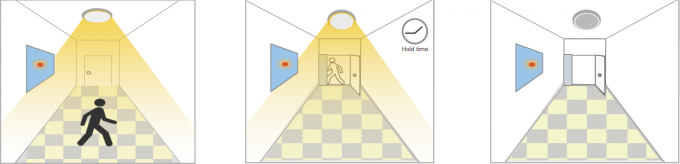

1. 自動オン/オフ機能：

夜間に人が動くと点灯し、人が去ると消灯します。用途：廊下、階段。

十分な日光の下で、不十分な日光の下で、最後の検出と
動きを検知しても、動きを検知するとライトが点灯します。現在のホールド時間
ライトは消灯したままです。経過するとライトは消灯します。

2. デイライト機能なし
日光しきい値は「無効」に設定されています。
動きを検知するとライトが点灯し、人が去るとライトが点灯し、待機時間後にライトが消灯します。
用途: 地下駐車場、地下道などの薄暗い場所。

動きが検知されたとき、人が検知エリアを離れた後、最後の検知後、
センサーがエリアをオンにすると、光は現在のホールド時間の100％のままになります
ライトは 100% の明るさになります。ホールド時間内に明るさが維持されます。経過すると、ライトはオフになります。

3. 機能デモ - 調光制御/廊下機能：

応用：

ユーザーメモ:

1. マイクロ波は 20cm より薄い壁やガラスを透過しますが、20cm より厚い場合は減衰します。
2. ドライバ電圧は安定しており、10% 以内で変動する必要があります。
3. 検出領域は、動きの速度、取り付け高さ、移動量によって影響を受けます。
4. テストされるルクス値に影響を与えるランプシェードを外して、晴れた日にテストを実施します。

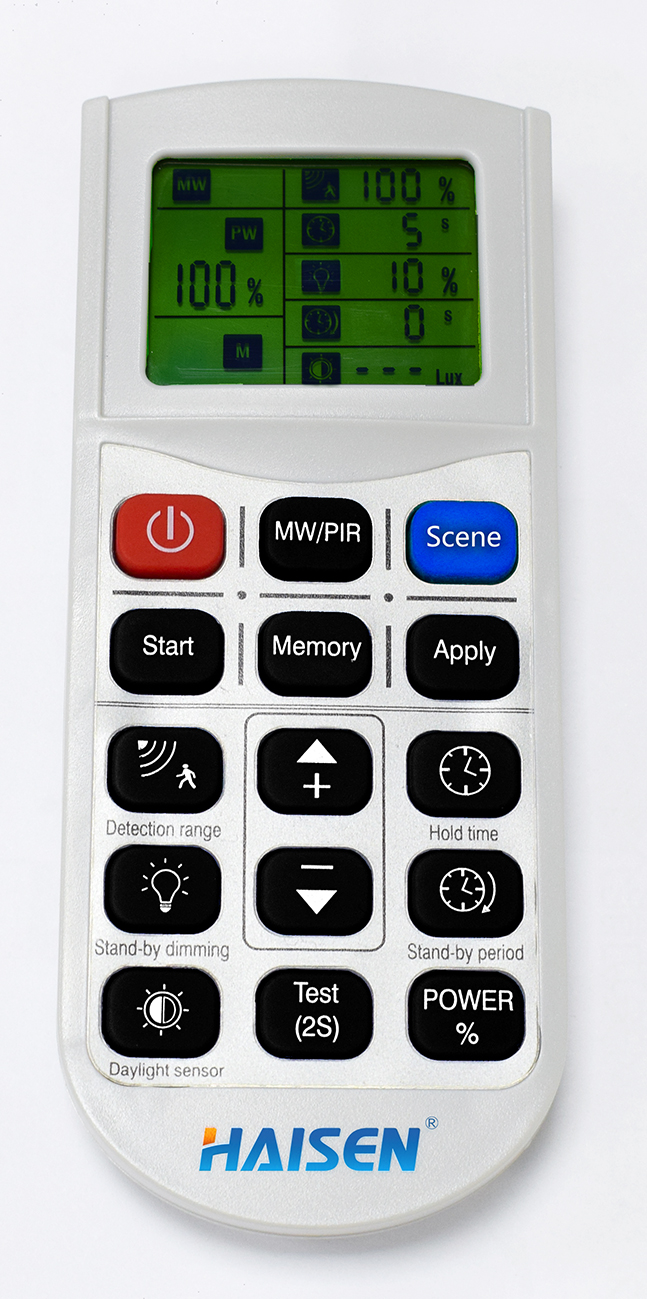

メモリと適用モード

1.「ON/OFFボタン」を押してライトを点灯または消灯します。

2. パラメータをリセットするには、以下の手順に従ってください。

ステップ 1 - 開始時にライトがオフになっていた場合は、[ON] を押してライトをオンにします。

ステップ 2 - ウェル設定センサーの「開始」を押します。

ステップ3 - 検出範囲、保持時間、スタンバイ調光レベルのボタンを押します。

スタンバイ期間と日光しきい値を順番に（「+/-」を押して パラメータを設定します。

ステップ5 – 「メモリ」を押して設定を記憶します。

注意：各パラメータ設定の間隔は 30 秒以内に制御する必要があります。

分離設定モード

1. 「ON/OFFボタン」を押してライトを点灯または消灯します。「シーン」ボタンを押すと、リモコンが 最後に保存した設定を有効にするか、工場出荷時のデフォルト設定のままにします。

2. パラメータをリセットするには、以下の手順に従ってください。

ステップ 1 - 開始時にライトがオフになっていた場合は、[ON] を押してライトをオンにします。

ステップ2 - 「シーン」、「テスト」、「適用」のいずれかのボタンを押してセンサー検出を開始します。 モード。

ステップ3 - 検出範囲、保持時間、スタンバイ調光レベルのボタンを押します。 スタンバイ期間と日光しきい値が順番に続きます。

3. 同様のセンサーを持つアレイ内の他のライトを同じものにプログラムする プログラム。

ステップ1 - 2番目のセンサーの「ON」を押します

ステップ2 - 「適用」を押します

注記:

1. 設定は自動的に保存され、再度リセットを押すまで保持されます。

2. 各パラメータを設定するとライトが点滅します。

3. 対応するパラメータを設定するとアイコンが点滅します。
