ディップスイッチとオン/オフ機能付きロッドアンテナマイクロ波モーションセンサーライナーコンパクトサイズ

フロントロッドアンテナのディップスイッチオン/オフ機能マイクロ波モーションセンサー

特徴：

1. 動きを検知すると自動的にオン/オフを制御します。

2. 動きを感知しても十分な明るさを保ちながらライトを消灯するデイライト機能。

3. オプションの検出範囲、ホールドタイム、日光しきい値。

4. 前面のDIPスイッチ設定。

5. トライプルーフライトに適したコンパクトなサイズのライナー。

6. ループインとループアウトで簡単に取り付けられます。

7. IP 20、5年間保証。

8. RoHS / SAA / CE 証明書。

製品説明

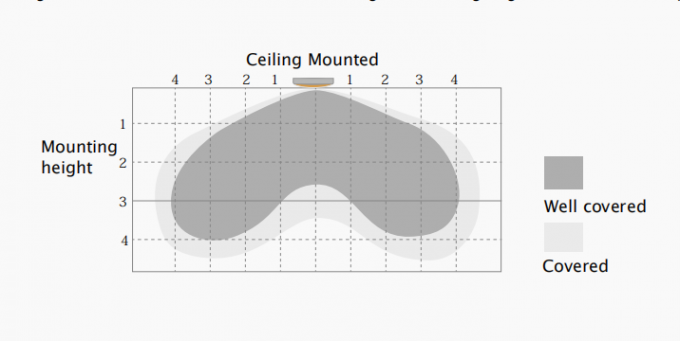

検出範囲

この数値は、最高の取り付け高さで 100% の感度での最大距離を示しています。

標準的な設置高さは2.5〜4mです。

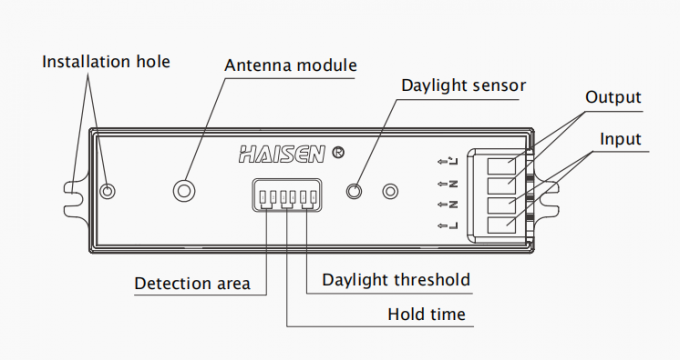

機械構造

すべてのパラメータを設定するための 6 つの DIP スイッチ ポールを備えています。

4 つの極があり、LED ドライバーと電源に簡単に接続できます。

4極プラグ式クランプ端子（L、N、N、L'） 1.5mm²のケーブル。

取り付け穴が 2 つあり、エンド ユーザーが照明器具に簡単に固定できます。

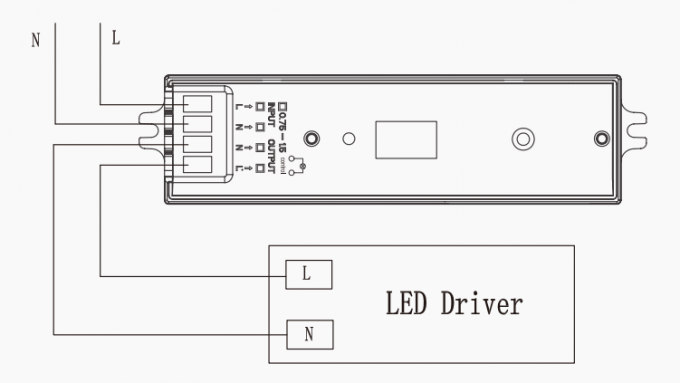

配線図

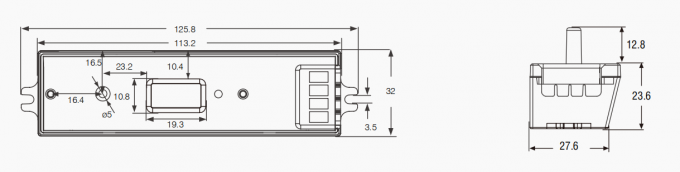

寸法（mm）

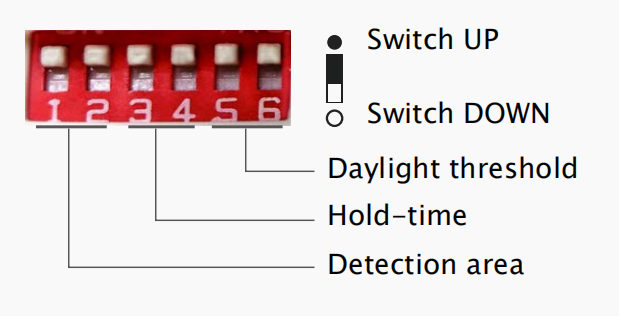

DIPスイッチの設定

検出エリア:

このエリアでは動きが検出され、センサーがトリガーされます。100% 検出エリアは高感度として知られています。

ホールド時間:

動く物体が検出エリアから出た後も、光が 100% の明るさを維持する期間。

日光閾値:

周囲の明るさの定義。周囲の明るさが事前に設定された特定のルクス量よりも低い場合にのみ、センサーが作動します。「無効」に事前設定されている場合は、周囲の明るさに関係なく、動きを検出するたびにセンサーが作動します。

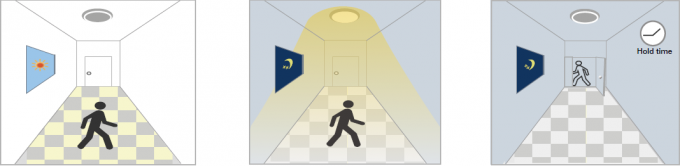

アプリケーションデモ

1. 自動オン/オフ機能：

夜間に人が動くと点灯し、人が去ると消灯します。用途：廊下、階段。
日光閾値は「2lux、10lux、50lux」に設定されています

十分な日光の下で、不十分な日光の下で、最後の検出と
動きを検知しても、動きを検知するとライトが点灯します。現在のホールド時間
ライトは消灯したままです。経過するとライトは消灯します。

2. デイライト機能なし
日光しきい値は「無効」に設定されています。
動きを検知するとライトが点灯し、人が去るとライトが点灯し、一定時間後にライトが消灯します。
用途: 地下駐車場、地下道などの薄暗い場所。

動きが検知されたとき、人が検知エリアを離れた後、最後の検知後、
センサーがエリアをオンにすると、光は現在のホールド時間の100％のままになります
ライトは 100% の明るさになります。ホールド時間内に明るさが維持されます。経過すると、ライトはオフになります。

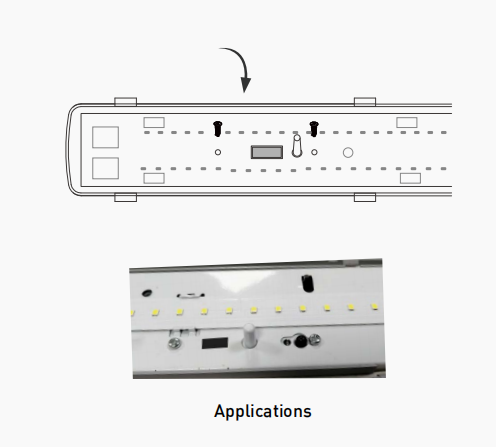

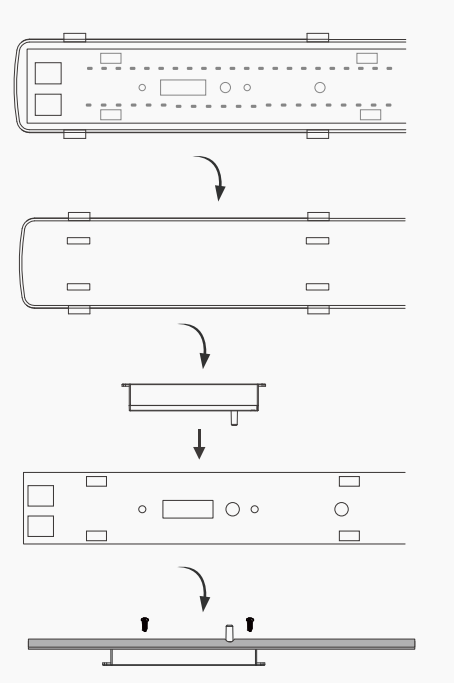

取り付け方法：

ユーザーメモ:

1. マイクロ波は 20cm より薄い壁やガラスを透過しますが、20cm より厚い場合は減衰します。
2. ドライバ電圧は安定しており、10% 以内で変動する必要があります。
3. 検出領域は、動きの速度、取り付け高さ、移動量によって影響を受けます。
4. テストされるルクス値に影響を与えるランプシェードを外して、晴れた日にテストを実施します。

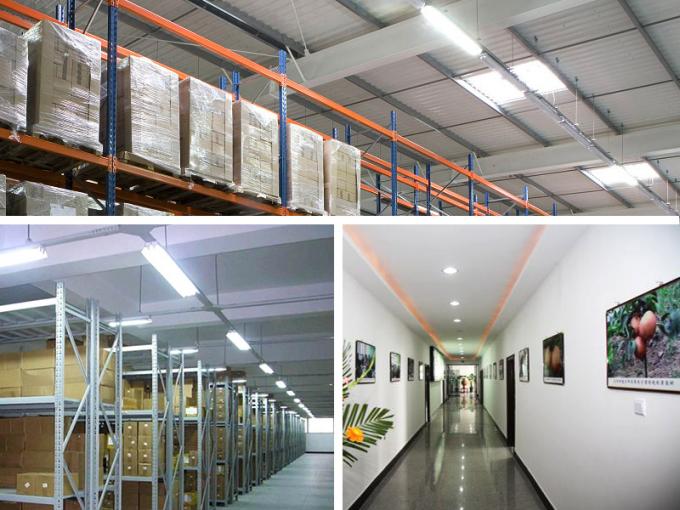

応用：
