5.8GHz 12V DCマイクロ波センサー（ロッドアンテナおよび9個のDIPスイッチ付き）

コンパクト 12V DC モーションセンサー 5.8GHz マイクロ波センサー ロッドアンテナ 9 DIPスイッチ

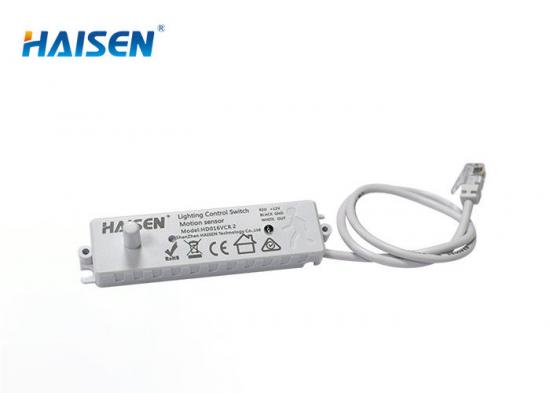

HD016VCRH 2は超コンパクトでスリムなデザインです 12ボルトDCマイクロ波モーションセンサー ロッドアンテナ付きで、LED ライト内に簡単に設置できます。1 ～ 10V の調光モーション検出器と DIP スイッチですべてのパラメータを設定し、リモート コントロール設定もサポートします。

特徴：

1. 12VDC動作電圧、1～10V調光機能付き

2. 動きまたは動きがないかを検出すると、LED ライトが自動的にオン/アップ/ダウン/オフになります。

3. ロッドアンテナモジュール付きで、非常に小さな穴でトライプルーフとリニアライトの内部に簡単に設置できます。

4. 5年間の保証

5. 9 個の DIP スイッチ キーにより、ホールド時間、検出領域、スタンバイ期間、スタンバイ調光レベル、日光しきい値のオプションがさらに提供されます。

6. 動きがないときは照明を消すか、10%、20% などの低い明るさに下げて、エネルギーを節約し、持続可能性を高めます。

7. IP20

8. CE/RoHs証明書

仕様:

オン/オフ 昼光センサー 検知エリア ホールド時間 保証期間 5年

スタンバイ期間 スタンバイ調光

レベル

寸法:

ロッドアンテナにより信頼性の高い検出が可能になり、金属 LED プレートの裏側にセンサーが組み込まれているため、誤作動を回避できます。

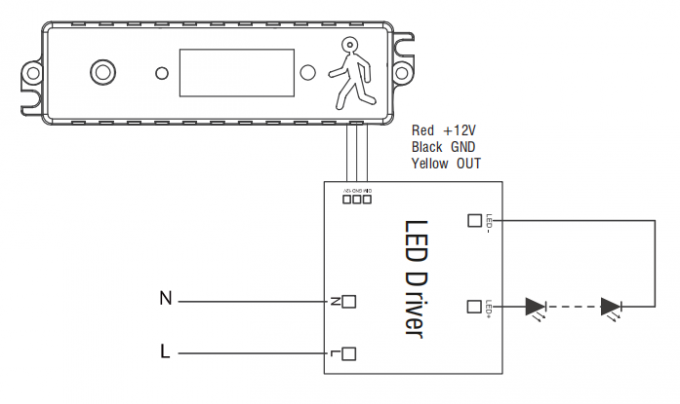

配線図:

LED ドライバーに接続する 3 つの制御ライン:

赤は+12Vに接続します

黒はGNDに接続します

黄色はOUTとの接続用

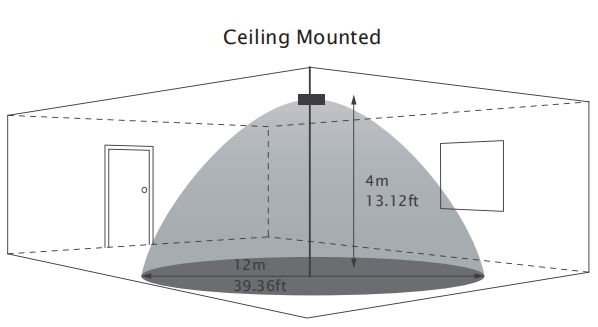

検出範囲:

最大検出範囲は、天井に取り付けた場合で最大 12 メートル (39.36 フィート) になります。最大取り付け高さは 2.5 ～ 4 メートル (8.2 ～ 13.12 フィート) です。

ディップスイッチ設定:

検出エリア（感度）

このエリアでは動きが検出され、センサーが作動する可能性があります。

100% 検出エリアは、強い感度とも呼ばれます。

ホールド時間

光の時代

物体を移動した後も100%の明るさを維持する

検出エリアから出てください。

日光閾値

*無効は、日光センサーが動作しないことを意味します。

周囲の明るさに関係なく、動きが検出されるとセンサーがライトをオンにします。

周囲の定義 明るさ; 周囲の明るさが設定された特定のルクス量よりも低い場合にのみセンサーが作動します。「無効」に設定されている場合は、周囲の明るさに関係なく、動きを検知するたびにセンサーが作動します。 輝度。

待機期間

完全に消灯するまでの低出力を維持する時間。「∞」に設定すると、検知エリア内で動きがない場合、ライトは常に低出力を維持し、消灯しません。

スタンバイ調光レベル

待機期間における低出力の定義。

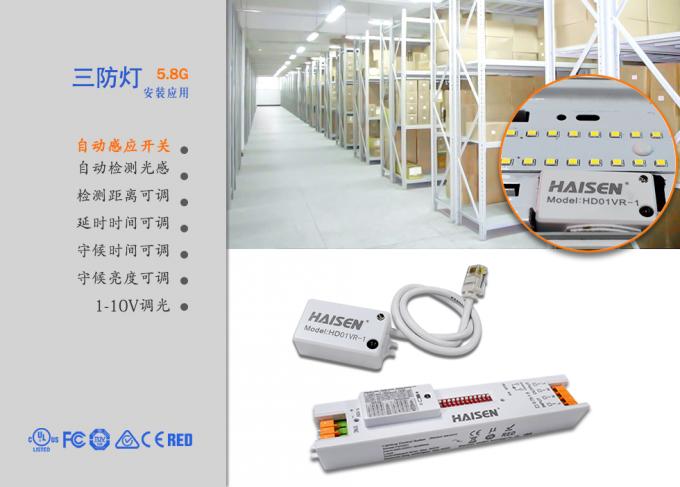

金属だけでなくガラス、プラスチックなどのほとんどの材料を透過できるため、駐車場、生産、工業分野などさまざまな場所で天井照明/三層照明やパネル照明に幅広く使用されています。
