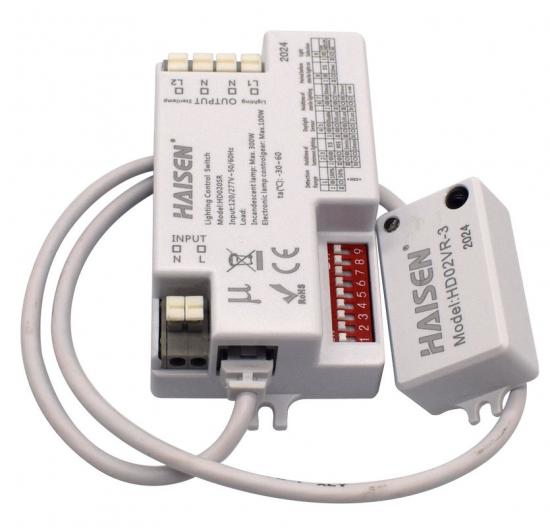

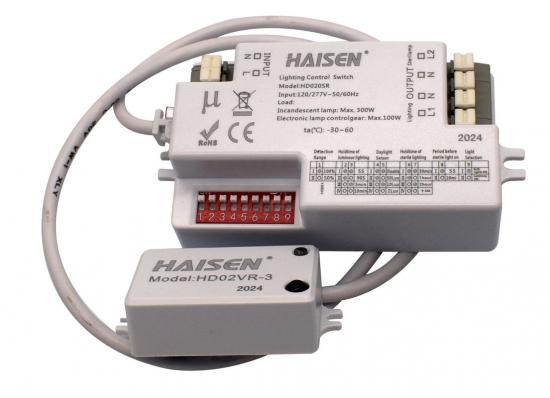

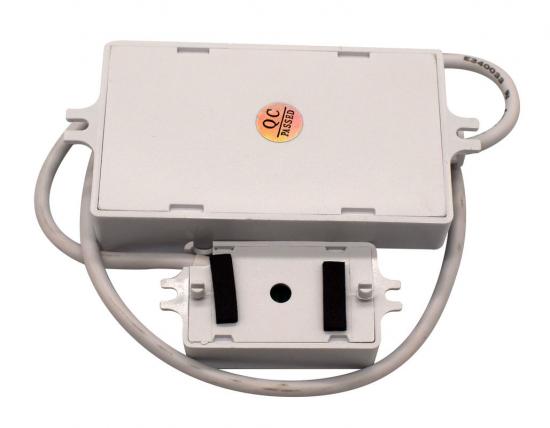

デュアルコントロールUVライト殺菌ランプマイクロ波センサー

デュアルコントロールUVライト殺菌ランプマイクロ波センサーは、雨、風、木の揺れなどの外部要因による誤作動を回避するために屋内設置に適しています。

ブランド:
HAISEN
アイテム番号:
HD020SR
注文（MOQ）:
100PCS
支払い:
L/C, T/T, Western Union
製品起源:
China

お問い合わせ

製品の詳細

殺菌ランプとマイクロ波センサーを備えた二重出力デュアルコントロール照明

ON/OFFスイッチセンサーの特徴：

1. 5.8GHzマイクロ波モーション誘導制御スイッチ。

2. 二重出力制御

3. スマートな分離型設計により、センサーは LED PCB ボードに収まるほど小型化できます。

4. DIP スイッチプログラミングとリモートコントロールをサポートします。

5. 検出角度が壁掛け設置の場合は150°、天井設置の場合は360°

6. IP 20、3年間保証。

ON/OFFスイッチセンサーの製品説明：

入力	動作電圧	120～277VAC、50Hz/60Hz
入力	スタンバイ消費	≤0.5W
出力	耐荷重	容量性負荷 100W; 抵抗性負荷 300W
	出力制御方法	オン/オフ
	出力制御方法	出力L1道路、制御ランプ; 出力L2チャネル、制御消毒ランプ
センサーパラメータ	投光照明用	検出エリア:50%/100%
		ホールド時間:5秒/90秒/5分/10分
		日光閾値:2Lux/10Lux/50Lux/無効
	滅菌ランプ用	ライト遅延設定：5秒/90秒/5分/10分
	滅菌ランプ用	消灯遅延設定:30分/1時間/2時間/+∞
	マイクロ波周波数	5.8GHz±75MHz
	マイクロ波電力	<0.3mW
	取り付け高さ	2.5～6m /8.2～19.68フィート（天井取り付け）
	検出範囲	半径4～8m/13.12～26.24フィート（天井取り付け）
	動き検出	0.5m/秒
その他	検出角度	壁掛け設置の場合は150°未満、天井設置の場合は360°
	温度	-30℃～+60℃
	IPグレード	IP 20
	証明書	RoHS CE
	保証	3年
梱包パラメータ	製品の正味重量	0.088kg
	梱包方法	エアバッグ付き製品、段ボールコンパートメント梱包、16 /層、6 /層ボックス
	カートンサイズ	40×30×24cm
	総重量	9.16kg
述べる	1.工場出荷時の設定: 検出エリア 100%/ ホールド時間 5 秒/ 日光しきい値無効/ 遅延オン時間 5 秒/ 遅延オフ時間 30 分 2.製品にはリモコン設定も付属しています 3.テスターの要件：a.身長：1.6m、体重：65kg、直線歩行速度：0.5/秒。 b. ランプの組み込み設置、設置高さ：天井高 3 メートルの設置、屋内テスト結果、実際のテストデータは顧客の実際のテストに従うものとします。

オン/オフ制御検知エリア日光閾値リモコン

保証期間 3年間待機時間

ON/OFFスイッチセンサーの検出範囲

この数値は、最高の取り付け高さで 100% の感度での最大距離を示しています。

標準的な設置高さは2.5〜6mです。

ON/OFFスイッチセンサーの機械構造

出力L1道路、制御ランプ; 出力L2チャネル、制御消毒ランプ

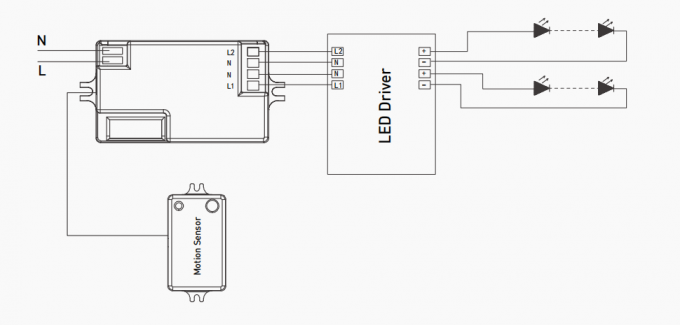

ON/OFFスイッチセンサーの配線図

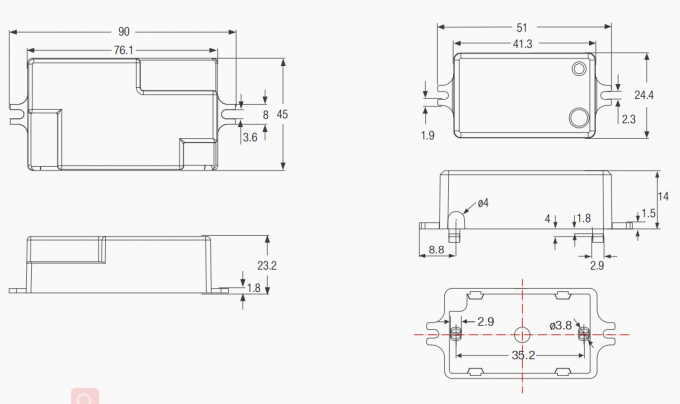

ON/OFFスイッチセンサーの寸法(mm)

ON/OFFスイッチセンサーの設定：

DIP スイッチの組み合わせを選択することで、センサーはさまざまなアプリケーションに合わせて正確に設定されます。

検出エリア:

このエリアでは動きが検出され、センサーが作動します。100% 検出エリアは高感度とも呼ばれます。

保留時間:

移動物体が検出エリアから出た後も 100% の明るさを維持する光の期間。

日光閾値:

周囲の明るさを検知し、モーション検知よりも日光を優先します。「無効」に設定すると、モーション検知が優先されます。

勤務時間:

殺菌灯が点灯し続ける期間。

ライトオンまでのホールド時間:

殺菌ランプが点灯してから点灯するまでの期間。

モード設定:

UP で L1 と L2 の両方をコントロール、DOWN で L1 のみをコントロールします。

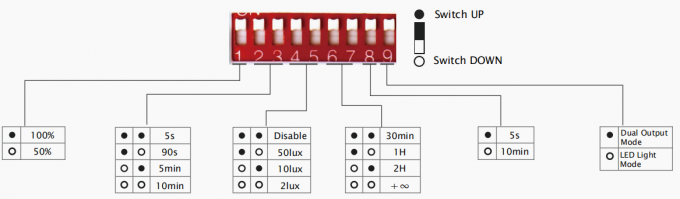

各 DIP スイッチの組み合わせは以下のようにプログラムされます。

（1）検出領域

(2,3) ホールド時間(LEDライト)

(4,5) 日光閾値

（6,7）作業時間（殺菌灯）

(8) ライト点灯前のホールド時間（殺菌ランプ）

(9) 出力モード

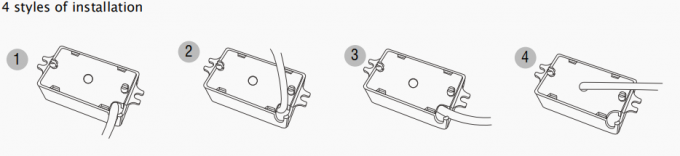

ON/OFFスイッチセンサーの取り付け方法：

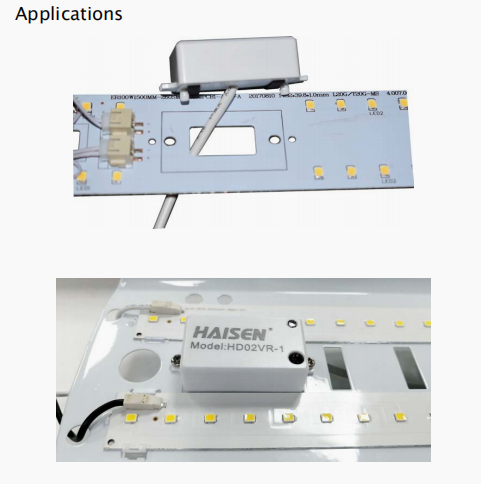

アプリケーションデモオン/オフスイッチセンサー

（以下の設定はDIPスイッチ用です。詳細な設定については、HD03Rリモコンを参照してください）

1. LED ライトモードでは、検出範囲/保持時間/日光しきい値は、次のように異なる DIP スイッチ設定で動作します。

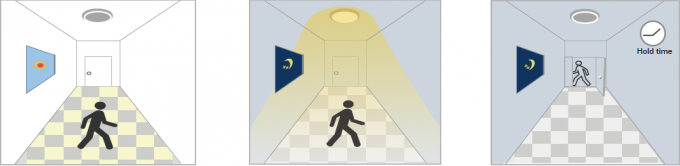

（1）日光閾値が2ルクス/5ルクス/10ルクスに設定されている場合、周囲の明るさが設定されたルクス値よりも低い場合、動きを感知するとライトが点灯し、離れると自動的にライトが消灯します。

十分な日光がある場合、日光が不十分な場合、最後の検出後、動きが検出されても、動きが検出されると、ライトがオンになります。現在の保持時間が経過すると、ライトはオフのままになります。

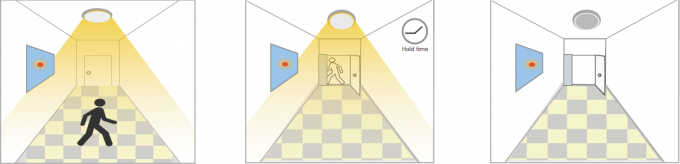

2. デイライト機能なし
日光しきい値は「無効」に設定されています。
動きを検知するとライトが点灯し、人が去るとライトが点灯し、待機時間後にライトが消灯します。
用途: 地下駐車場、地下道などの薄暗い場所。

人が検知されて最後の検知後、動きのあるエリアを離れると、ライトは自動的に 1 回オンになり、ホールド時間内は現在のホールド時間の 100% の明るさを維持します。経過すると、ライトはオフになります。

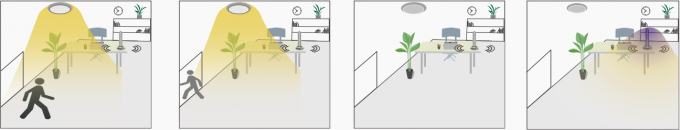

2. デュアル出力モードの場合、LEDライトは殺菌灯よりも優先して点灯します。殺菌灯はLEDライトが点灯してから点灯します。 異なるDIPスイッチ設定は次のとおりです。

出力 L1 は LED ライト、出力 L2 は滅菌ランプです。

備考：

1. 次の 3 つの条件で滅菌ランプを動作モードにします。

周囲のルクス値があらかじめ設定されたルクス値より低い場合、動きを検出すると LED ライトがオンになり、ホールド時間後に LED ライトがオフになると殺菌ランプが動作モードになります。
周囲のルクス値があらかじめ設定されたルクス値よりも高い場合、L1 出力はシャットダウンされ、LED ライトはオフのままになり、人が去った後に殺菌ランプは作業モードになります。
動作時間を「+∞」に設定すると、マイクロ波センサーが動きを検知するまで殺菌ランプは自動的にオフになりません。

2.動きを検知すると、LEDライトが点灯し、殺菌ランプが消灯します。殺菌ランプの点灯時間は、 人が退出した後に作業する。つまり、L2モードからL1モードに切り替えた場合、L2モードに戻ったときに作業時間が再計算されます。

3.滅菌ランプが日光を検知できませんでした。

4.電源を入れると、LED ライトが点灯するまでに 10 秒かかりますが、殺菌ランプは点灯するまで 10 秒かかりません。

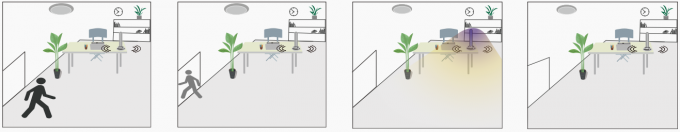

1.周囲照度が2ルクス/10ルクス/50ルクスを超える場合、保持時間は5秒/90秒/5分/10分に設定され、滅菌ランプが点灯するまでの保持時間は 5秒/10分、作業時間は30分/1時間/2時間に設定されています。

十分な日光があれば、滅菌ランプは滅菌ランプ作動時間後に滅菌ランプOFFになります。平動きが仕事モードの場合かもしれないに設定仕事次回までの時間検出された、光センサーは検出する 30分/1時間/2時間ラウンド開始いつ

オフのまま。センサーが検知した後の動き動き。

人々が去る。時間を設定することができます 5秒/10分まで。

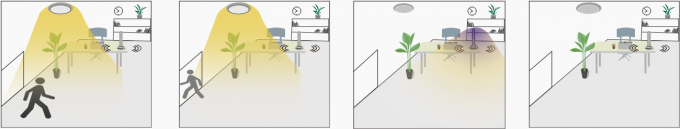

2.周囲照度が2ルクス/10ルクス/50ルクス未満の場合は、保持時間は5秒/90秒/5分/10分に設定され、滅菌ランプが点灯するまでの保持時間は 5秒/10分、作業時間は30分/1時間/2時間に設定されています。

光量が不十分な場合は、100％殺菌ランプが殺菌ランプの作業時間に変わります。日光、動きがセンサーが作動しているときの作業モード内の明るさかもしれないに設定検出、LED ホールド時間人々の後しない検出する 30分/1時間/2時間。

ライトオン。検出動作を後に残す人々

エリア。出発。保留時間は 5秒/10分に設定します。

作業後は殺菌灯をOFFにしてください次のラウンド開始までの時間センサーが検知すると動き。

3. 日光閾値が「無効」に設定されている場合、ホールド時間は5秒/90秒/5分/10分に設定され、滅菌ランプが点灯するまでのホールド時間は次のように設定されます。 5秒/10分まで、作業時間は30分/1時間/2時間に設定されています。

LEDライトが点灯すると滅菌ランプは、滅菌ランプの動作時間後に滅菌ランプをオフにします。人々アプローチ作業モードにすると、30分の作業時間を設定できます。（センサー検出センサーが/1H/2Hを検出しません。次のラウンド開始動き）。センサーが反応した後の動き

人々が去る。検出する動き。

時間を設定することができます 5秒/10分

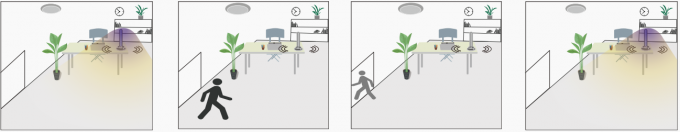

4.日光閾値が2lux/10lux/50lux/無効に設定されている場合、殺菌ランプの動作時間が「+∞」に設定されている場合、殺菌ランプはオフになりません。 センサーが動きを検知するまで

殺菌ランプを点灯したままにする滅菌ランプがオフになるとLEDライトが点灯し、滅菌ランプは点灯し続けます

いいえ動きを検知し、人々が近づいてくるまでセンサーが検出検出されました。センサーが制御する光は続く動き、それから回す LEDライトオン/オフ 100%の明るさオフ。その後日光に基づいて保留時間中リサイクル。

閾値設定（人が退出した後参照）

上記の1/2/3のポイントまで）。それ以外の場合は滅菌ランプ始める仕事の後人々は去っていきます。

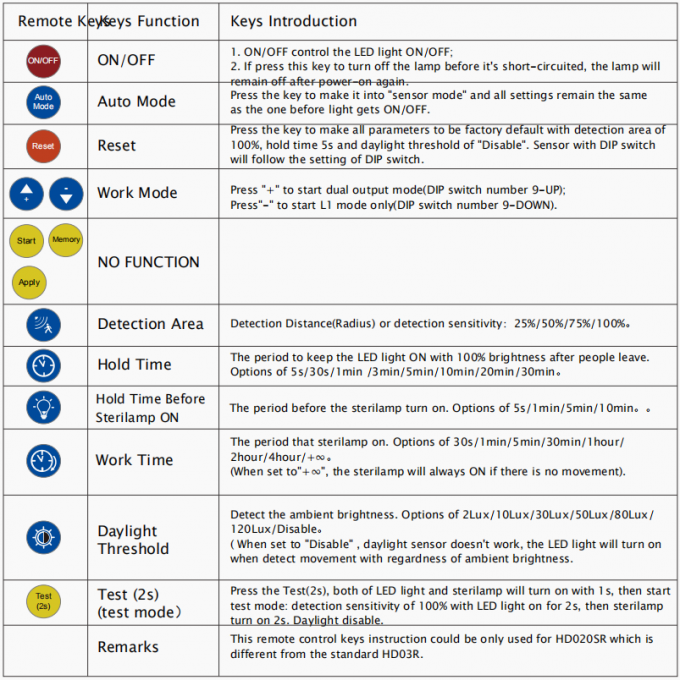

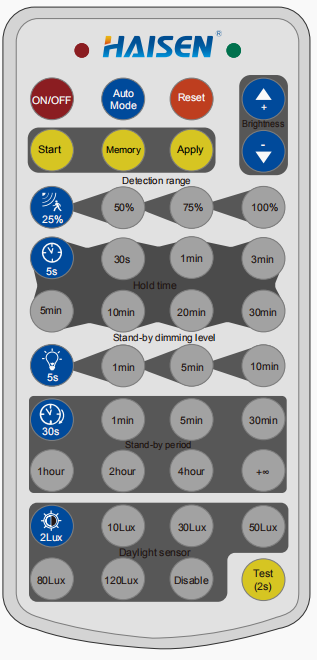

HD03R リモコンキー機能紹介

注意：

1.本製品を使用する前に説明書をよく読んで、すべてのユーザーが安全に使用できるように保管してください。いつでも読むことができます。

2. センサーは資格のある電気技師によって設置され、設置前に電源がオフになっていることを確認してください。インストール。

3. 当社は、不正確なテキスト、画像、および必要な技術的パラメータを変更する権利を留保します。

4. 不正な変更は禁止されており、変更した場合はすべての保証が直ちに無効になります。

インストール時の注意事項:

1. マイクロ波センサーは、フルメタルシェルのランプを除くすべてのランプに取り付けることができます。

2. 検出面は金属物で遮蔽できません。

3. 電子レンジモジュールが完全に外部に露出していることを確認します。

4. センサモジュールの検出面は検出エリアに面して設置する必要があります。

5. 干渉の発生やランプの点滅を避けるため、運転者から離して置いてください。

6. 短絡を避けるため、配線は配線図に厳密に従う必要があります。

アプリケーション環境:

1. 雨、風、木の揺れなどの外部要因による誤作動を避けるため、屋内設置に適しています。

2. シェルターが4面とも金属製でスペースが狭い場所（トタン屋根など）には設置しないでください。

3. ランプ自体の揺れによる誤作動を避けるため、取り付けには注意が必要です。

4. 換気扇や天井扇風機などの大型の稼働機械の横に設置しないでください。機械の振動。

ユーザーメモ:

1. マイクロ波は 20cm より薄い壁やガラスを透過しますが、20cm より厚い場合は減衰します。

2. ドライバ電圧は安定しており、10% 以内で変動する必要があります。

3. 検出領域は、動きの速度、取り付け高さ、移動量によって影響を受けます。

4. テストされるルクス値に影響を与えるランプシェードを外して、晴れた日にテストを実施します。
