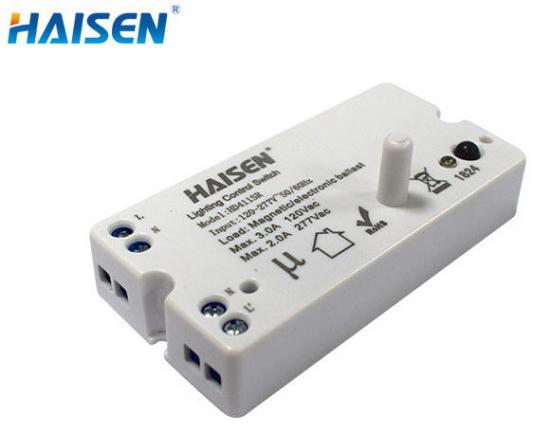

HD411SR-オン/オフマイクロ波モーションセンサー IP20 および組み込み設置用のロッド アンテナ設計、最大 14 メートルの範囲 x 4 メートルの高さ、120 ～ 277 VAC の動作電圧、パネル ライト/天井ライト/トリプル プルーフ ライト用。

特徴：

• HD411SR リモコン設定。
• LEDライトを自動的に制御するオン/オフスイッチセンサー
• ロッドアンテナサイズ76.9×39.9×27.7mm。
• ループインとループアウトの設計により簡単に設置できます。
• 検知エリア、ホールド時間、日光センサーはリモコンで選択できます。
• 5.8GHz高周波マイクロ波。
• 4極プレスイン端子（L、N、N、L′）、組み立て簡単。

詳細な製品説明

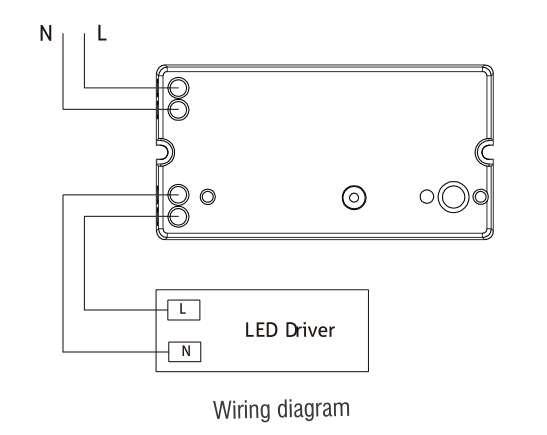

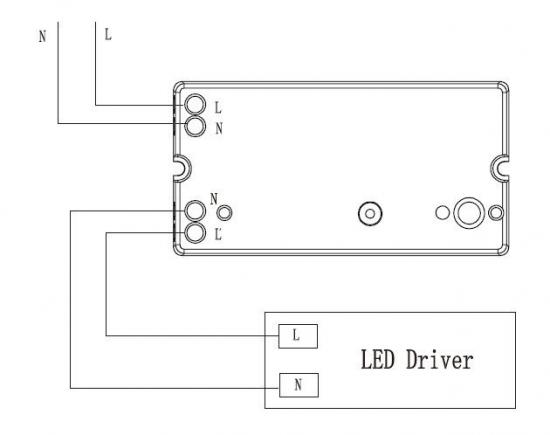

配線図

4極プレスイン端子（L、N、N、L′）、組み立て簡単。

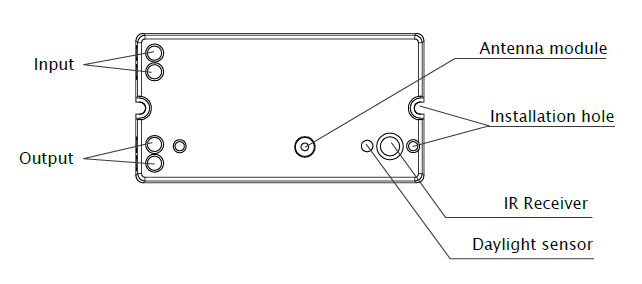

機械構造(mm)

ロッドアンテナモジュールを使用すると、照明器具内に簡単に取り付けることができます。

既存の取り付け穴により、照明ボードに簡単に固定できます。

IR レシーバーを使用すると、一般的なオン/オフ リモート コントローラーで設定できます。

昼光検出器を備えた HD411SR は、モーション検出機能に加えて昼光機能も備えています。

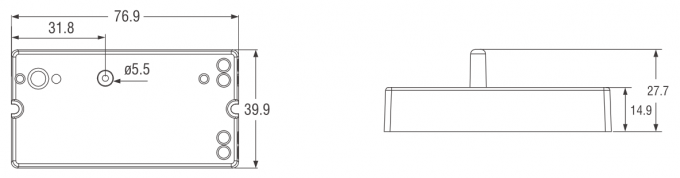

寸法(mm):

薄型設計のため、天井照明やパネルライト内にも設置可能です。

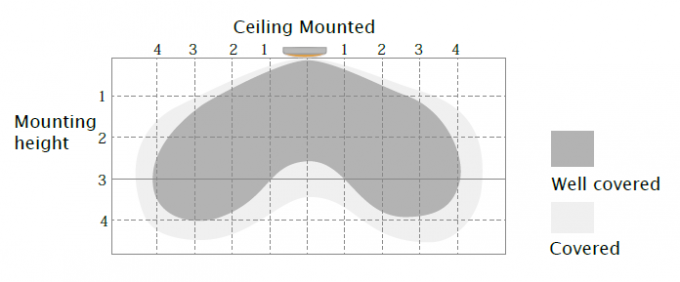

検出範囲

ロッドアンテナモジュールを使用すると、光の中心の真下に盲検出領域ができます。

壁取り付けよりも天井取り付けの方が適しています。

標準的な設置高さ2.5～4m
この数値は、最高の取り付け高さで 100% の感度での最大距離を示しています。

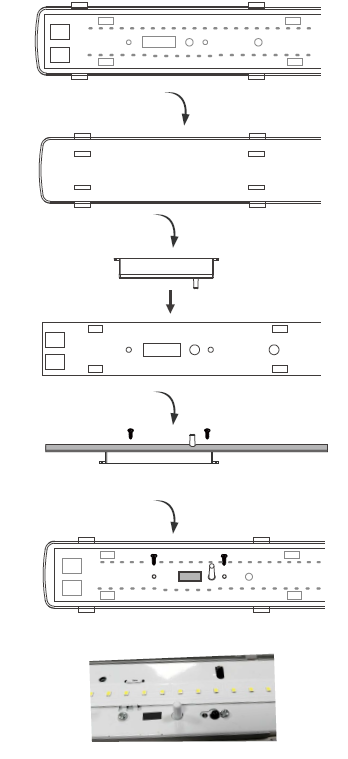

インストール方法

薄型設計とロッドアンテナモジュールにより、非常に小さな穴を開けるだけで、さまざまな構造の照明器具内に簡単に設置できます。

アプリケーションデモ

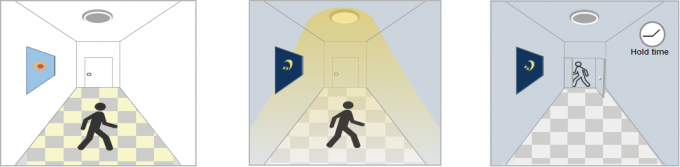

1. 自動オン/オフ機能

夜間に人が動くと点灯し、人が去ると消灯します。用途：廊下、階段。

十分な日光の下で、不十分な日光の下で、最後の検出の後
動きがあっても 動きが検出され、現在のホールド
検出された場合、光は残る ライトがオン。時間が経過するとライトがオフになります。
オフ。

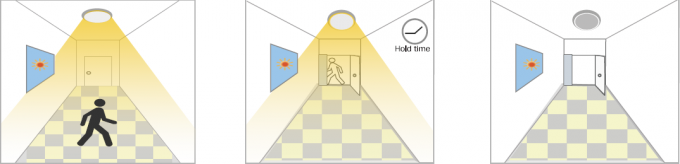

2. デイライト機能なし

日光しきい値は「無効」に設定されています。
動きを検知するとライトが点灯し、人が去るとライトが点灯し、一定時間経過するとライトが消灯します。
用途: 地下駐車場、地下道などの薄暗い場所。

動きがあったとき 人が去った後 最後の検出後
検出されると、センサーは 検出領域、光、現在のホールド
電気をつけて 時間が経過しても明るさ100%のまま、ライトは消灯します。
100%の明るさ。ホールド時間内。

アプリケーション環境

1. 雨、風、木の揺れなどの外部要因による誤作動を避けるため、屋内設置に適しています。
2. シェルターが4面とも金属製でスペースが狭い場所（トタン屋根など）には設置しないでください。
3. ランプ自体の揺れによる誤作動を避けるため、取り付けには注意が必要です。
4. 機械の振動による誤作動を避けるため、換気扇や天井ファンなどの大型稼働機械の隣には設置しないでください。

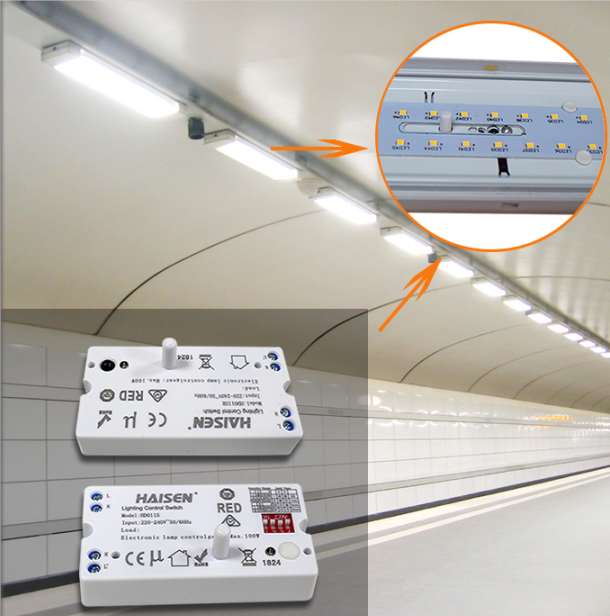

応用事例
