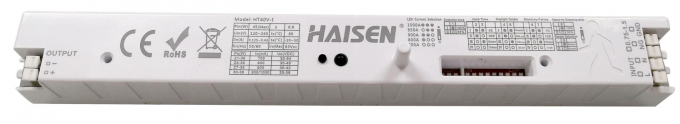

40W 絶縁型 LED ドライバ センサー

バテンライト用 0.4A 電流の 40W 電力絶縁型 LED ドライバ

HT40V-Iは、絶縁型40W LEDドライバーとマイクロ波モーションセンサーを組み合わせた2-in-1製品で、出力電圧は30～54V、昼光優先、検出範囲は6m（H）×14m（D）、定出力LED電流による調光機能を備え、バテンライトやトライプルーフライトに適しています。

特徴：

1. 絶縁ソリューション LEDドライバとマイクロ波センサーの組み合わせ

2. 日光優先

3. 1～10V出力による3段階制御

4. 3年間保証、IP20

5. バテンライトとトライプルーフライトに特化したスリムなデザイン

6. 定電流（0.7A（30-54V）/0.8A（30-48V）/0.90A（30-42V）/0.95A/1.0A（30-36V）のオプション）

7. スタンバイ時の明るさを10%/30%に調節できる調光機能

8. 効率83%

9. 検知範囲×高さ14M×6M

10. 出力電力最大19W、電圧30～54V

11. 異常保護 SCP: 自動回復、OVP、OCP、OTP

12. EMC規格EN55015

13. 簡単に取り付けられるロッドアンテナ設計。

14. リモコン設定 / DIPスイッチ設定

製品説明

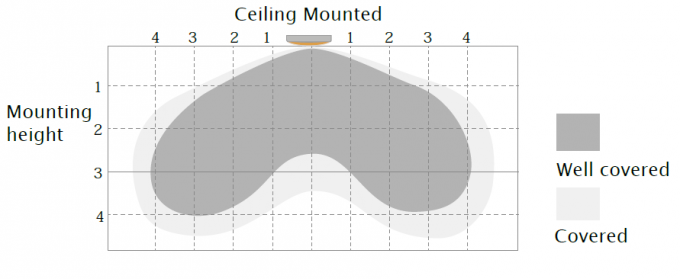

検出範囲

この数値は、最高の取り付け高さで 100% の感度での最大距離を示しています。

標準的な設置高さは2.5〜4mです。

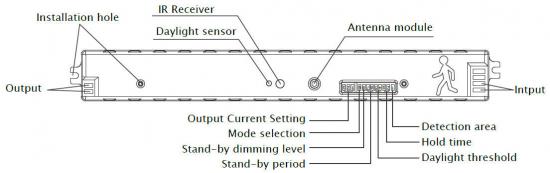

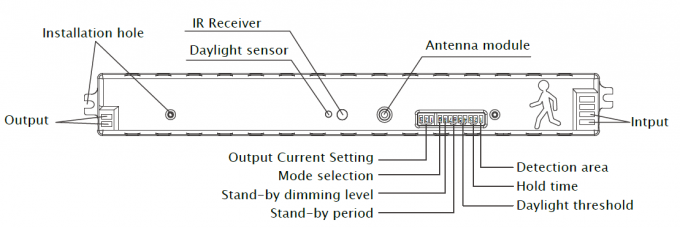

機械構造

出力電流設定、モード選択、スタンバイ調光レベル、スタンバイ期間、検出エリア、ホールド時間、日光しきい値を設定するための 12 個の DIP スイッチ ポールを備えています。

リモートコントロール設定をサポートする IR レシーバーを搭載。

取り付け穴が 2 つあり、エンド ユーザーが照明器具に簡単に固定できます。

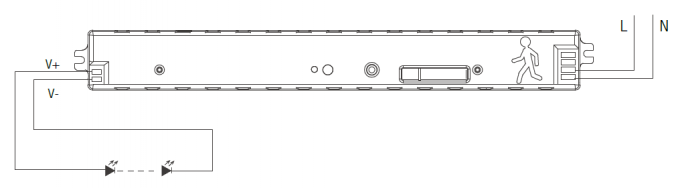

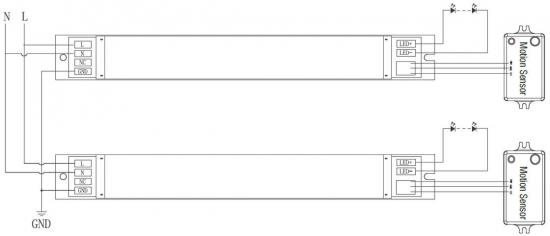

配線図

電源に接続するための2つの極（120-277VAC）

LEDライトに接続するための2本のポール

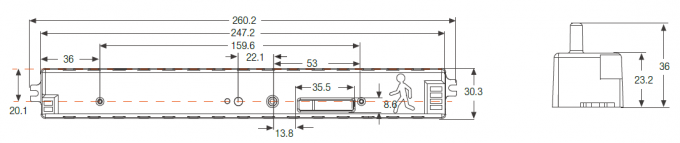

寸法（mm）

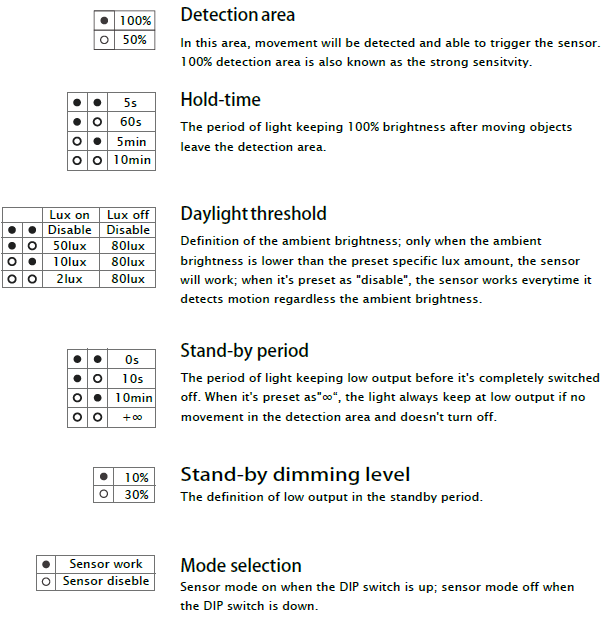

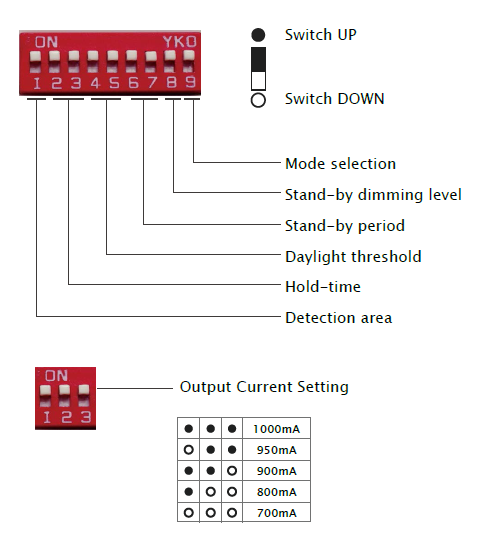

DIPスイッチの設定

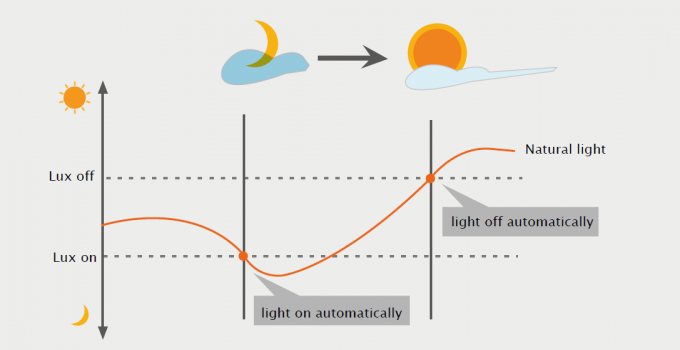

D エイライトプライオリティ

デイライト優先機能により、HT19V-Iは人工光の明るさを区別することができます
器具内に設置した後、自然光から保護し、自動的に消灯します。
周囲の明るさがあらかじめ設定されたルクスのレベルを超えています。

日光優先の前提条件:
1. スタンバイ期間は+∞です。
2. スタンバイ調光レベルは 10% または 30% です。
3. 日光のしきい値は 2Lux、10Lux、または 50Lux です。

アプリケーションデモ

1. 自動オン/オフ機能：

夜間に人が動くと点灯し、人が去ると消灯します。用途：廊下、階段。
日光閾値は「2lux、10lux、50lux」に設定されています

十分な日光の下で、十分な日光の下で、最後の検出と
動きを検知しても、動きを検知するとライトが点灯します。現在のホールド時間
ライトは消灯したままです。経過するとライトは消灯します。

2. デイライト機能なし
日光しきい値は「無効」に設定されています。
動きを検知するとライトが点灯し、人が去るとライトが点灯し、待機時間後にライトが消灯します。
用途: 地下駐車場、地下道などの薄暗い場所。

動きが検知されたとき、人が検知エリアを離れた後、最後の検知後、
センサーがエリアをオンにし、光は現在のホールド時間の100％のままになります
ライトは 100% の明るさになります。ホールド時間内に明るさが維持されます。経過すると、ライトはオフになります。

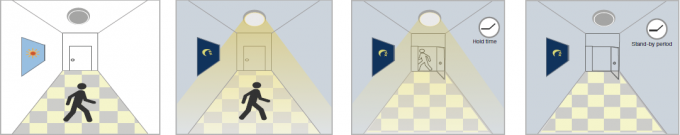

3. 機能デモ - 調光制御/廊下機能

十分な日光の下で、不十分な日光の下で、最後の検出後、スタンバイ後
モーションデイライトでもモーションライトは減光期間があり、ライトはOFFになります。
検出され、ライトは検出され、ライトはオンのままです。スタンバイまで
オフ。調光レベル（10％または

保留時間後には 30% になります。

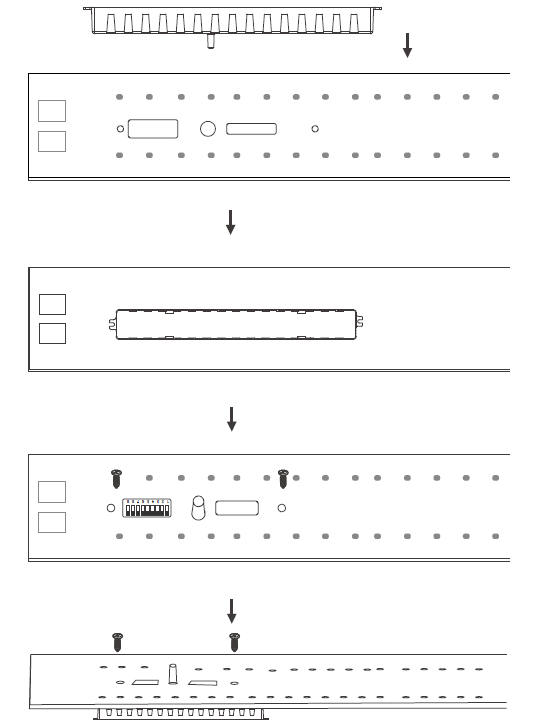

取り付け方法：

ユーザーメモ:

1. マイクロ波は 20cm より薄い壁やガラスを透過しますが、20cm より厚い場合は減衰します。
2. 検出エリアは、動きの速度、取り付け高さ、移動量によって影響を受けます。
3. テストされるルクス値に影響を与えるランプシェードを外して、晴れた日にテストを実施します。

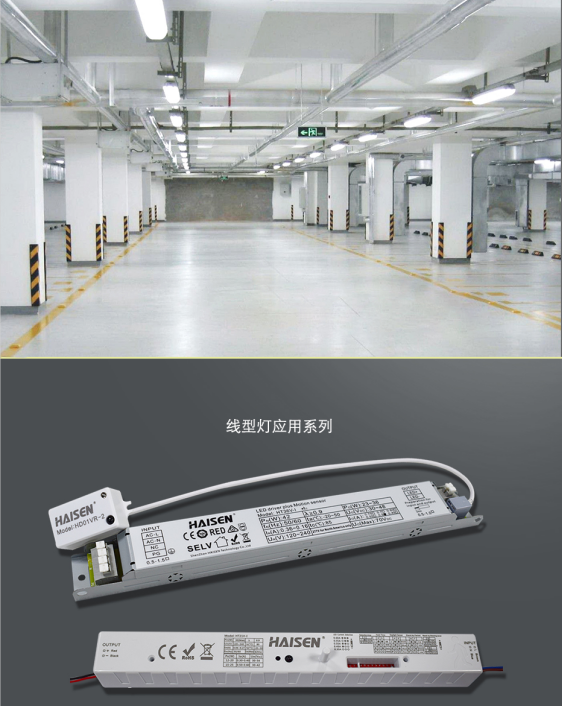

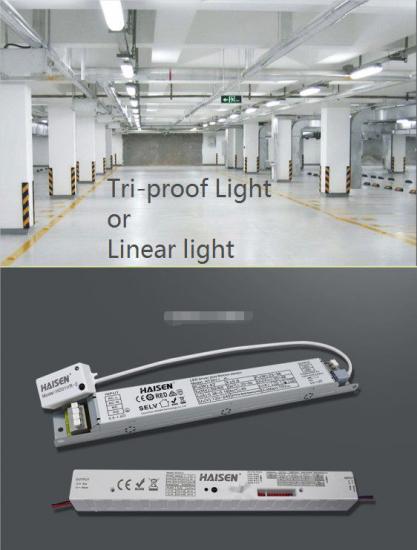

応用事例:
