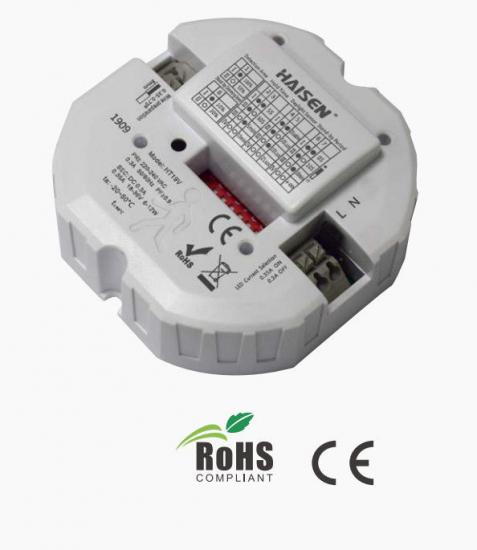

高感度30°-150° 0.08A 16Wモーション検出センサー

16W入力電力 30°-150°検出角度効率78%以上 薄暮センサー

特徴：

1. 定電流出力 。

2.リレーによるオン/オフ制御。

3 1～10V出力による3段階制御。

4.天井照明や隔壁に適しています。

5.敏感で信頼できる

6. IP 20、3年間の保証。

技術データ:

オン/オフ制御検出エリアホールド時間昼光センサー

スタンバイ調光スタンバイ出力電流

レベル 期間

検出エリア:

器具は、最高の取り付け高さで最大距離を 100% の感度で示します。

標準的な設置高さは2.5〜6メートルです。

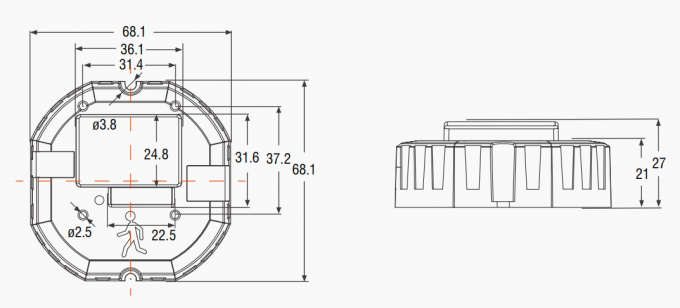

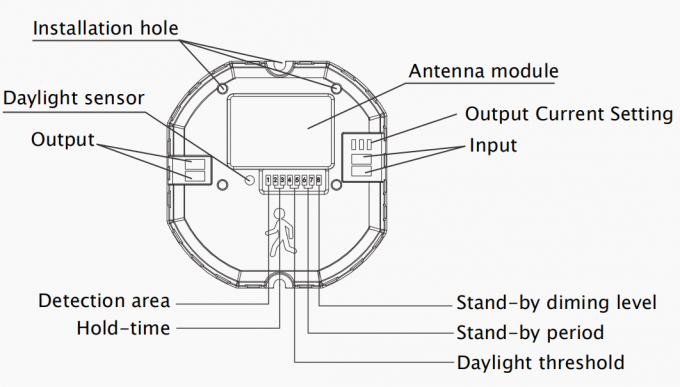

機械構造：

寸法:

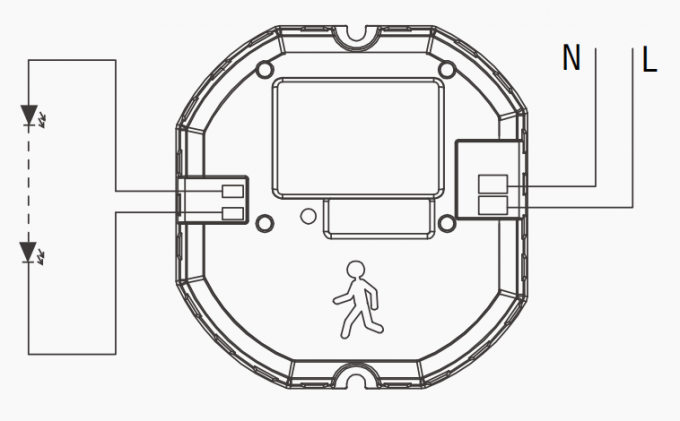

配線図:

出力電流設定:

黒いキャップを 1 ピンと 2 ピンに差し込むと電流が 350 mA に設定され、2 ピンと 3 ピンに差し込むと電流が 300 mA に設定されます。

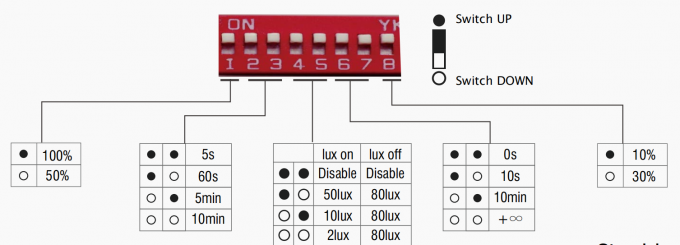

設定:

1:検出エリア:

このエリアでは、動きが検出され、センサーをトリガーできます。100% 検出エリアは、高感度とも呼ばれます。

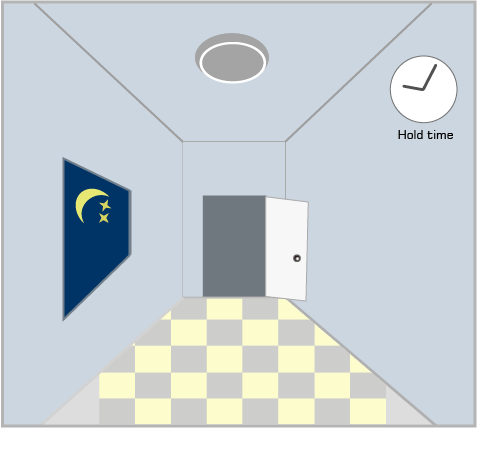

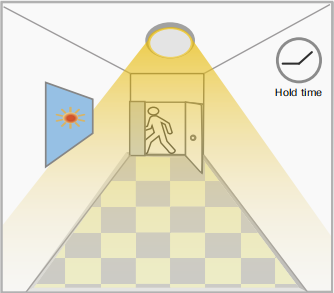

2-3:ホールド時間:

動く物体が検出エリアから出た後も、光が 100% の明るさを維持する期間。

4-5:日光閾値:

周囲の明るさの定義。周囲の明るさが事前に設定された特定のルクス量よりも低い場合にのみ、センサーが作動します。「無効」に事前設定されている場合は、周囲の明るさに関係なく、動きを検出するたびにセンサーが作動します。

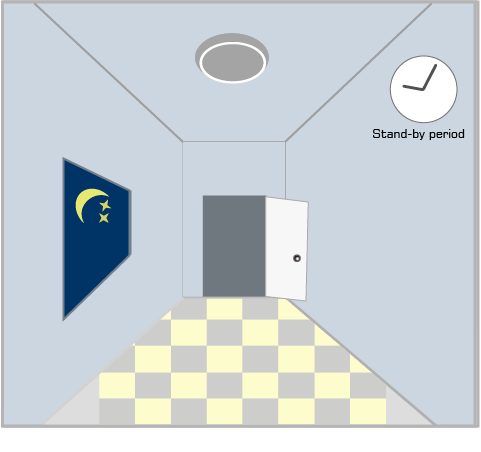

6-7:待機期間:

完全に消灯するまでの低出力を維持する時間。「∞」に設定すると、検知エリア内で動きがない場合、ライトは常に低出力を維持し、消灯しません。

8:待機期間:

待機期間における低出力の定義。

日照時間:

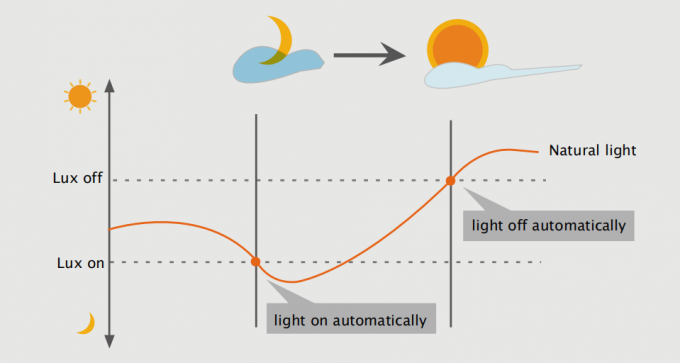

夕暮れ/夜明けセンサー:

当社の特別なアクティブフォトセル技術は、自然光とLEDライトの違いを識別し、

必要なときにライトが消えることを確認します。

デイライト優先機能により、HT30Vは人工光の明るさと周囲の明るさを区別することができます。

応用：

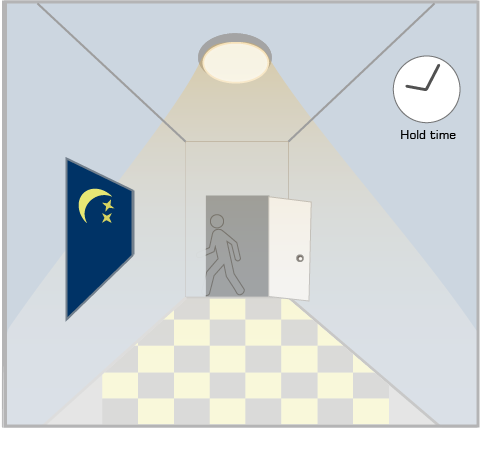

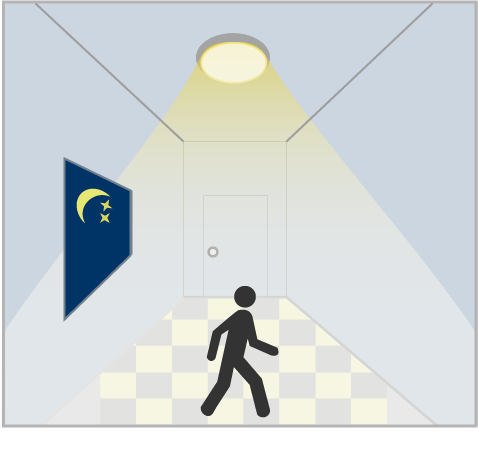

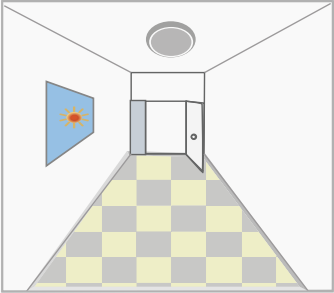

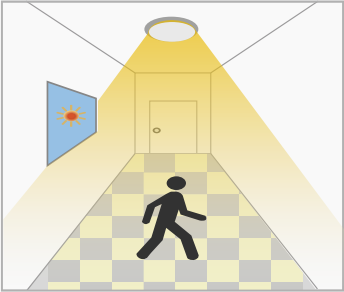

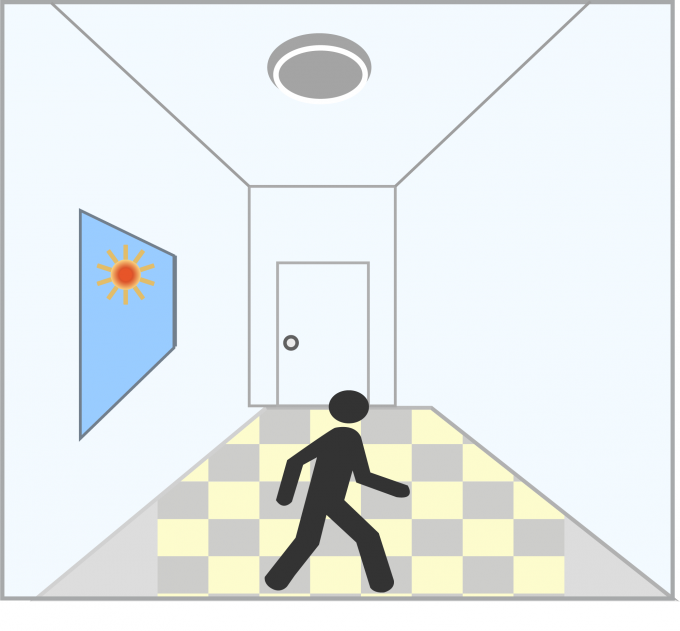

1.自動オン/オフ機能：

動きを検知するとライトが点灯 夜間に人が帰った後に消灯します。用途: 廊下、階段。日光のしきい値は「2Lux、10Lux、50Lux」に設定されています。

十分な日光があっても、たとえ日光が不十分であっても、最後の検出と

動きが 検出された、光 いつ 動きが検出されました、現在の保留時間が経過しました、

オフのままです。 ライトオン。ライトオフ。

2.デイライト機能なし：

日光しきい値は「無効」に設定されています。動きを検出するとライトが点灯し、人が去るとライトが点灯し、スタンバイ期間後にライトが消灯します。用途: 地下駐車場、地下道などの薄暗い場所。

動きが検出されると、人が去った後、最後の検出後、

センサーは スイッチを入れる 検出エリア、光は現在の保持時間のまま

ライトを 100% の明るさにします。経過時間内に 100% の明るさになると、ライトはオフになります。

ホールド時間。

3.機能デモ - 調光制御/廊下機能

十分な日光があっても、たとえ日光が不十分であっても、最後の検出後に光は

動きが 検出された、光 いつ 動きが検出されると、

オフのままです。 ライトオン。スタンバイ調光レベル

（10％または30％）ホールド時間後

待機期間後、

ライトOFF。

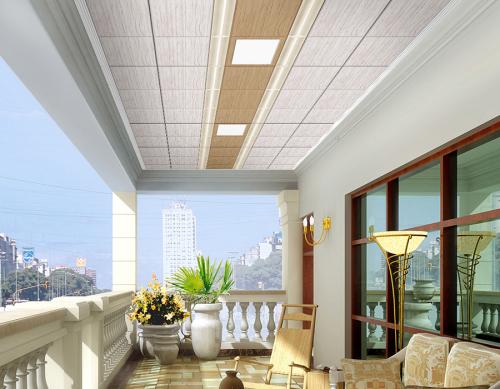

応用：

ユーザーメモ:

1. マイクロ波は 20cm より薄い壁やガラスを透過しますが、20cm より厚い場合は減衰します。
2.ドライバ電圧は安定しており、10% 以内で変動する必要があります。
3.検知エリアは動作速度、取り付け高さ、移動量によって影響を受けます。
4. 晴れた日にランプシェードを外してテストを実施します。ランプシェードはテストされるルクス値に影響します。

5.工場出荷時のデフォルト設定：検出エリア 100% / 保持時間 5 秒 / 日光しきい値無効 / スタンバイ期間 0 秒 / スタンバイ調光レベル 10%。
