オン/オフ制御DCモーション検知センサーベアボード22 * 20 * 6 MMサイズ検出3-6m

ブランド:
HAISEN
アイテム番号:
HD046-01S
注文（MOQ）:
100PCS
支払い:
L/C, T/T, Western Union
製品起源:
China

お問い合わせ

製品の詳細

ON/OFF制御DC入力センサーベアボード22*20*6MMサイズ検出3-6m

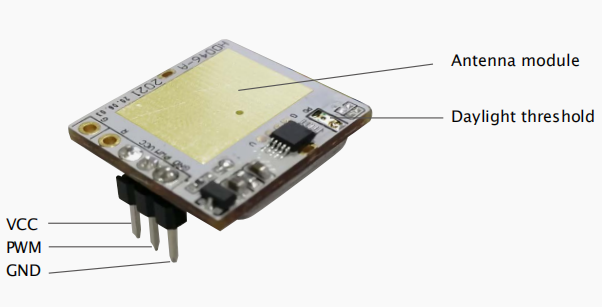

DCセンサーの配線図:

制御モード	オン/オフ
出力	5V PWM
スタンバイ電源	≤0.5Wv
マイクロ波周波数	5.8GHz±75MHz
マイクロ波電力	<0.3mW
動作電圧	9～15V DC（供給電流>50mA）
動作電流	<30mA

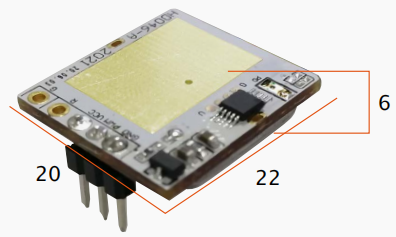

DCセンサーの寸法:

サイズ	長さ幅高さ:22206MM
動作温度	-20℃～+60℃
保証	5年
機能設定	（10秒間電源オン）3秒以内に3回連続して電源をオン/オフすると、テストモードに入ります。
IPグレード	IP 20

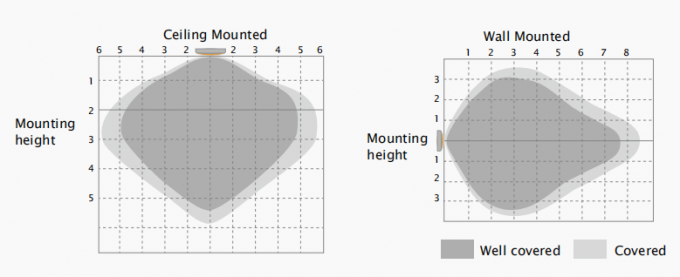

DCセンサーの検出領域：

取り付け高さ	≤4m（天井取り付け）
検出範囲	半径3～6m（天井取り付け）
検出角度	360°（天井取り付け）、150°（壁取り付け）
動き検出	0.5～1.5m/秒

DCセンサーの機械構造：

コネクタ	3ポジションステッチ出力
検出領域	100%
ホールド時間	1分
日光閾値	50ルクス

応用：

1. 自動オン/オフ機能：

a:周囲光感度閾値は理論値であり、照明器具や設置モードに密接に関連しています。

b: モジュールの設置は金属媒体の干渉から遠ざける必要があります。そうしないと、ソルフ励起現象が発生しやすくなります。

	十分な日光があれば、動きが検出されてもライトはオフのままです。
	日光が不十分な場合、動きが検出されると、ライトがオンになります。
	最後の検出と現在のホールド時間が経過すると、ライトが消灯します。

ON/OFFセンサーの特徴：

1. 20×22×6mmの超コンパクトサイズ

2. モジュールとPCBボードの統合設計

3. LED照明ボードに接続する3ピン

4. チップデイライトPDで全体の厚さを短くする

5. LED電球とダウンライトの応用

6. ハウジングセンサーと同様の機能を持ちながら低価格

7. 廊下、浴室にON/OFFセンサーを設置

オフィス、部屋、廊下に適した8.3〜4mの検出半径

天井に取り付けた場合、9.360°の検出角度で死角なし
