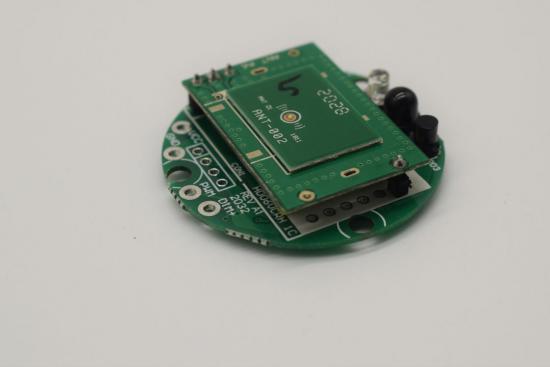

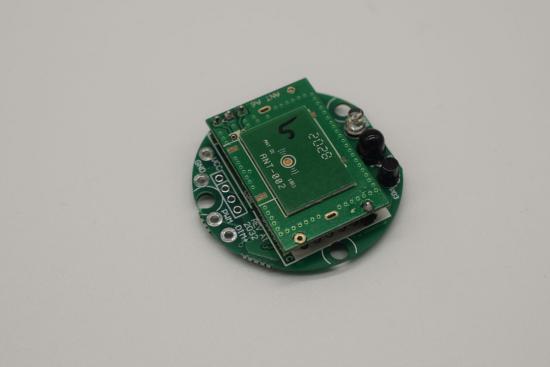

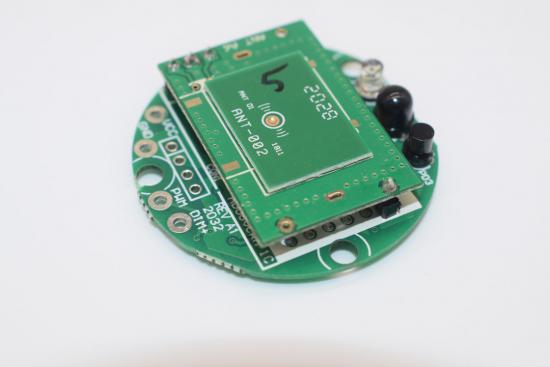

設置高さ10mの日光優先ベアボードDCモーションセンサー

ブランド:
HAISEN
アイテム番号:
HD06VCRH 1C
注文（MOQ）:
100PCS
支払い:
L/C, T/T, Western Union
製品起源:
China

お問い合わせ

製品の詳細

採光優先機能ベアボード設置高10m

センサーの特徴:

1. 日光センサーによる自動オン/オフ制御。

2. オプションの検出範囲、ホールド時間、日光閾値、スタンバイ期間、

スタンバイ時の調光レベル。

3.リモコンの設定。

4. 5年間の保証。

センサーの製品説明:

動作電圧	10～15VDC
動作電流	≤30mA（消費電流）
出力	調光1～10V
接続モード	ボンディングパッド、+12V、GND、DIM+
スタンバイ電源	≤0.5W
調光モード	調光の追加/減算（パワーモード10％〜100％、誘導モード60％〜100％）
マイクロ波周波数	5.8GHz±75MHz
マイクロ波電力	<0.3mW
取り付け高さ	10m/32.81フィート（天井取り付け）
検出範囲	最大、ø14m/45.92フィート（天井取り付け）
検出角度	30°～150°
設定方法	リモコン
検出領域	25%/50%/75%/100%
ホールド時間	5秒/30秒/1分/3分/5分/10分/20分/30分
日光閾値	2ルクス/10ルクス/30ルクス/50ルクス/80ルクス/120ルクス/無効
待機期間	0秒/10秒/30秒/1分/5分/10分/30分/+∞
スタンバイ調光レベル	10%/20%/30%/50%
証明書	RoHS CE
動き検出	0.5～1.0m/秒
動作温度	-20℃～+60℃
IPグレード	IP20
保証	5年

工場出荷時設定: 検出エリア 100%/ ホールド時間 5 秒/ 日光しきい値無効/スタンバイ

期間0秒/スタンバイ調光レベル10％。

ON/OFF制御検出領域ホールドタイム日光閾値保証5年

スタンバイ期間スタンバイ調光レベルリモコン

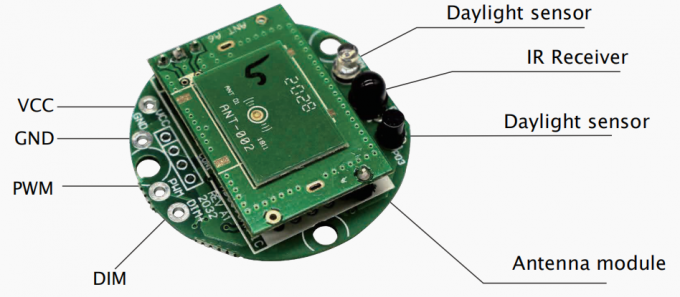

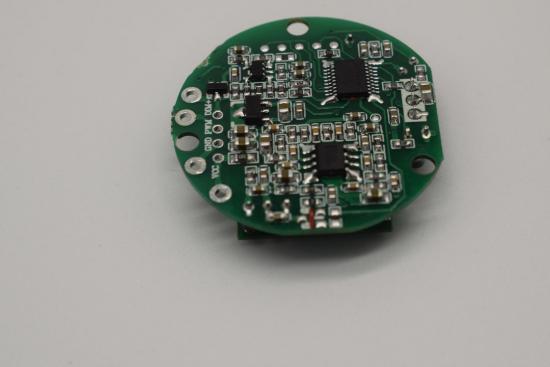

機械構造 調光センサー：

この製品の出力信号は PWM と DIM 1-10V であり、どちらの方法でも適用できます。

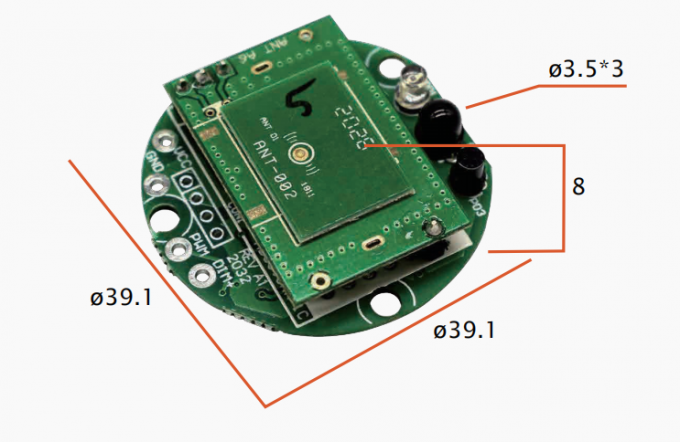

寸法図（単位：mm） 調光センサー：

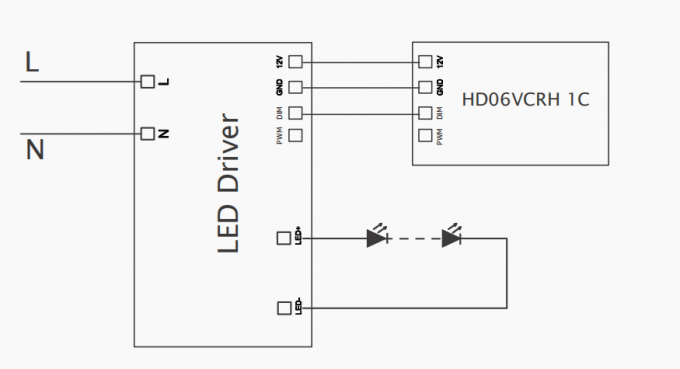

調光センサーの配線図

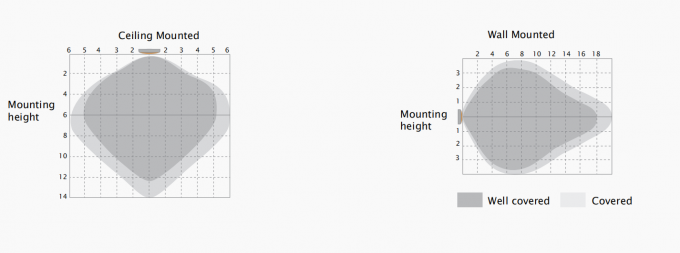

検出範囲 調光センサー：

標準設置高さ10m

この数値は、最高の取り付け高さで 100% の感度での最大距離を示しています。

調光センサーの昼光優先 ：

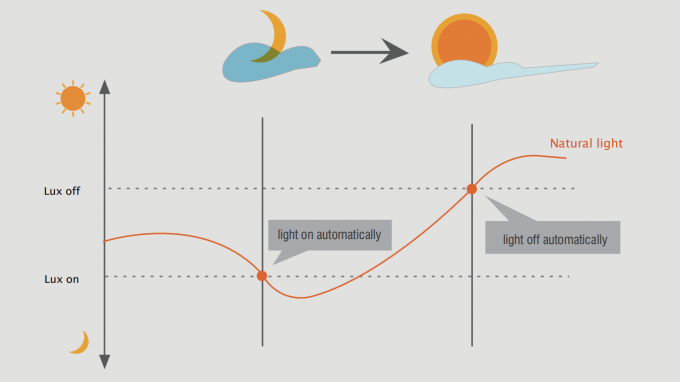

夕暮れ/夜明けセンサー:

デュアルPDテクノロジーは、自然光とLEDライトの違いを識別できる完全自動の夕暮れ/夜明けセンサーを搭載し、光を確実に確保します。必要なときにオフになります。

デイライト優先機能を備えたHD06VCRHは、器具内に設置した後、人工光の明るさと自然光を区別することができます。周囲の明るさがあらかじめ設定されたルクスレベルを超えると、自動的にライトがオフになります。

日光優先の前提条件:

1. スタンバイ期間は+∞です。

2. スタンバイ調光レベルは 10%、20%、または 30% です。

3. 日光のしきい値は 30Lux、50Lux、80Lux、または 120Lux です。

アプリケーション____日光優先:

ライトが自動的に点灯光が足りないと暗くなる待機する消灯時

周囲温度周囲の明るさ、レベルいいえの場合モーション周囲のルクスレベル

明るさが低い光は100%まで暗くなり、検出後は

設定されたルクスレベルよりも高い。動きが検出されたとき。ホールドタイム。プリセットされたルクスの量。

応用：

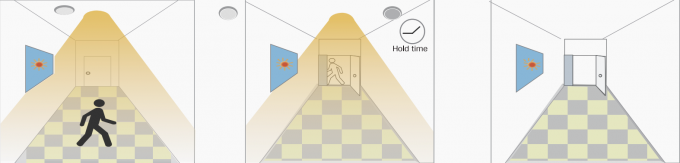

1. 自動オン/オフ機能：

夜間に人が動くと点灯し、人が去ると消灯します。用途：廊下、階段。

十分な日光があれば、日光が不十分なため、最後の検出後、

動きを検知した場合でも、動きが検出されると、現在のホールド時間が点灯します

ライトはオフのままです。オン。経過するとライトが消灯します。

2. デイライト機能なし

日光しきい値は「無効」に設定されています。

動きを検知するとライトが点灯し、人が去るとライトが点灯し、待機時間後にライトが消灯します。

用途: 地下駐車場、地下道などの薄暗い場所。

動きが検出されると、人が去った後、最後の検出後、

センサーが検知をオンにしますエリア、光が残る現在の保留時間

ライトを100%の明るさにします。100% 内部の明るさ経過するとライトが消灯します。

ホールド時間。

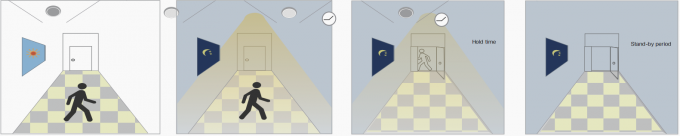

3. 機能デモ - 調光制御/廊下機能

不十分な十分な日光の下で、スタンバイ後、最後の検出後、

日光、動きがあるときモーション期間中はライトがオフになります。ライトは暗くなります

検出されました。ライトが点灯します。検出されると、ライトはスタンバイ状態のままになります

オフ。調光レベル

（10％、20％、30％、または50％）

保留時間後。

注意：

1.本製品を使用する前に説明書をよく読んで、すべてのユーザーが安全に使用できるように保管してください。

いつでも読むことができます。

2. センサーは資格のある電気技師によって設置され、設置前に電源がオフになっていることを確認してください。

インストール。

3. 当社は、不正確なテキスト、画像、および必要な技術的パラメータを変更する権利を留保します。

4. 不正な変更は禁止されており、変更した場合はすべての保証が直ちに無効になります。

インストール時の注意事項:

1. マイクロ波センサーは、フルメタルシェルのランプを除くすべてのランプに取り付けることができます。

2. 検出面は金属物で遮蔽できません。

3. 電子レンジモジュールが完全に外部に露出していることを確認します。

4. センサモジュールの検出面は検出エリアに面して設置する必要があります。

5. 干渉の発生やランプの点滅を避けるため、運転者から離して置いてください。

6. 短絡を避けるため、配線は配線図に厳密に従う必要があります。

アプリケーション環境:

1. 雨、風、木の揺れなどの外部要因による誤作動を避けるため、屋内設置に適しています。

2. シェルターが4面とも金属製でスペースが狭い場所（トタン屋根など）には設置しないでください。

3. ランプ自体の揺れによる誤作動を避けるため、取り付けには注意が必要です。

4. 機械による誤作動を避けるため、換気扇や天井扇風機などの大型稼働機械の隣に設置しないでください。振動。

ユーザーメモ:

1. マイクロ波は 20cm より薄い壁やガラスを透過しますが、20cm より厚い場合は減衰します。

2. ドライバ電圧は安定しており、10% 以内で変動する必要があります。

3. 検出領域は、動きの速度、取り付け高さ、移動量によって影響を受けます。

4. テストされるルクス値に影響を与えるランプシェードを外して、晴れた日にテストを実施します。
